手动杠杆式快速压紧夹具装配结构

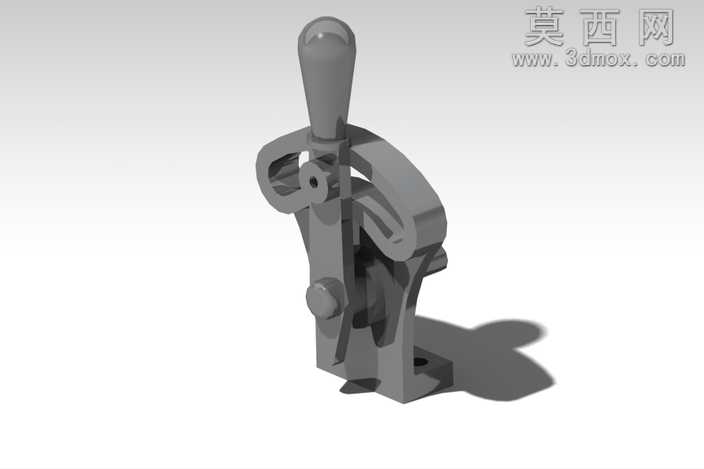

本作品为手动杠杆式快速压紧夹具的完整装配三维模型，采用CATIA V5软件完成全参数化建模，建模过程严格遵循机械设计的装配约束规范，所有零部件均按照实际加工公差要求设定配合间隙，保证虚拟装配状态与实物装配逻辑完全一致。模型整体采用实体建模方式构建，对夹具的手柄、压紧臂、铰接销轴、固定基座、锁止卡扣等核心零部件均做了精细化的特征还原，没有对细小结构做不合理的简化省略，能够清晰展现各部件之间的运动传动关系。渲染阶段采用哑光金属材质模拟夹具常用的45号钢材质质感，通过环境光遮蔽效果突出部件之间的层级关系，添加柔和的地面投影增强模型的空间立体感，整体渲染效果写实直观，能够清晰呈现夹具的外观形态与结构细节。从结构设计来看，该夹具利用杠杆增力原理与肘节机构的死点锁止特性实现快速压紧动作，手柄带动主动摆臂转动时，通过铰接销轴带动压紧臂完成下压行程，当机构运动至死点位置时，锁止卡扣自动卡合固定，无需持续施加外力即可保持稳定的压紧力，解锁时仅需扳动锁止卡扣即可快速抬起压紧臂，操作便捷、夹紧力稳定，适合作为工装夹具用于生产线上的工件快速定位装夹场景。建模过程中对所有转动铰接位置均添加了合理的运动副约束，可直接用于后续的运动仿真分析，验证夹具的开合行程、压紧力传递效率等核心参数，各零部件的建模特征树逻辑清晰，参数可编辑调整，能够根据实际使用需求修改基座尺寸、压紧臂长度、手柄握持角度等参数，适配不同的装夹工位需求。模型的装配层级划分清晰，总装配体下按照功能模块划分为操作组件、传动组件、锁止组件、固定基座四个子装配模块，每个子装配模块下的零件均保留完整的建模参数，方便使用者拆解查看单个零件的结构形态，也可直接导出零件工程图用于生产加工参考。
