剪叉式手摇螺旋驱动小型升降作业台

　　这款手动剪叉式升降作业台，核心采用螺旋传动配合剪叉连杆的增力结构，在轻载工位作业、小型工件调位、实验室工装架设、维修工位托举这类不需要大行程大负载的场景里实用性极强，相比液压升降款不存在漏油维护问题，相比气动款不需要外接气源，完全靠手动操作就能完成高度调节，对无动力配套的零散作业点位适配性很高。

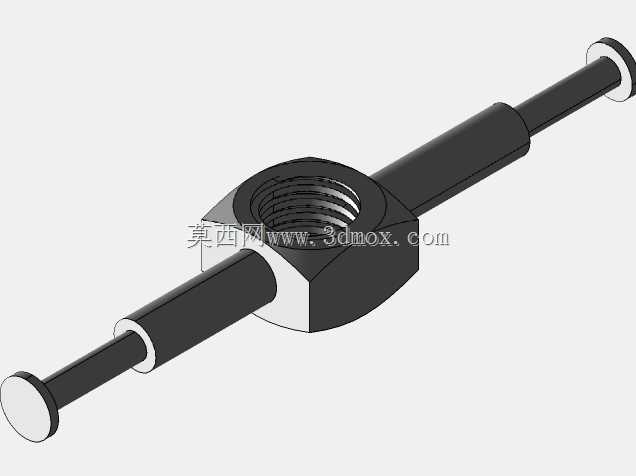

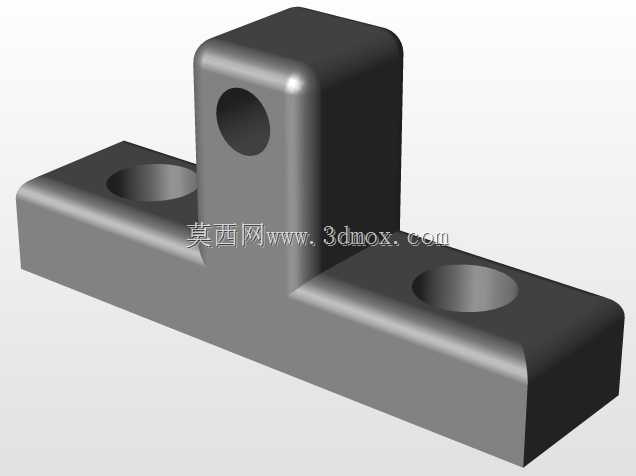

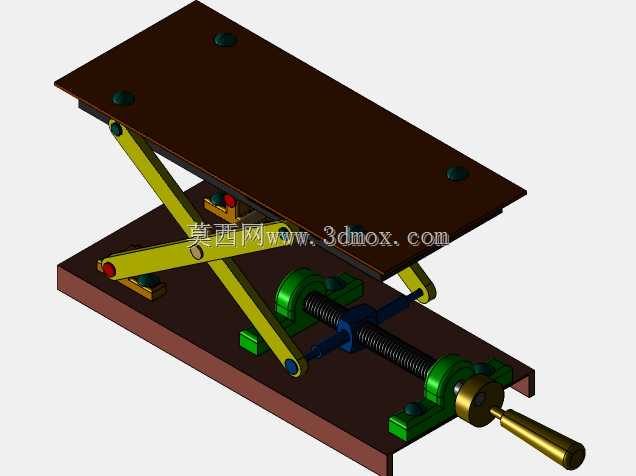

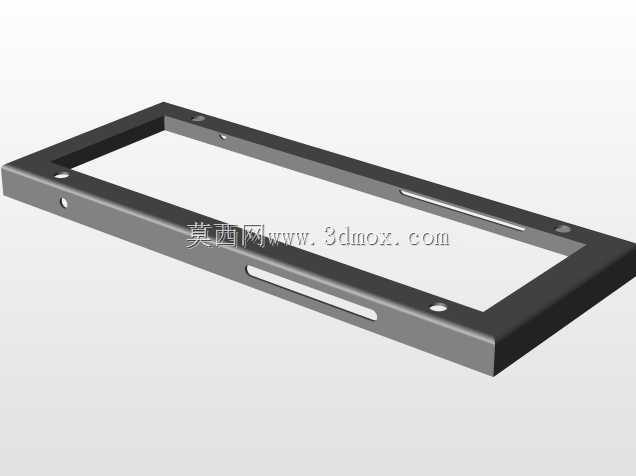

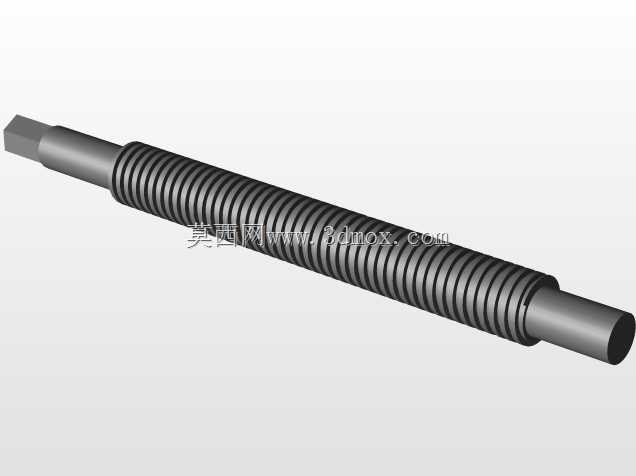

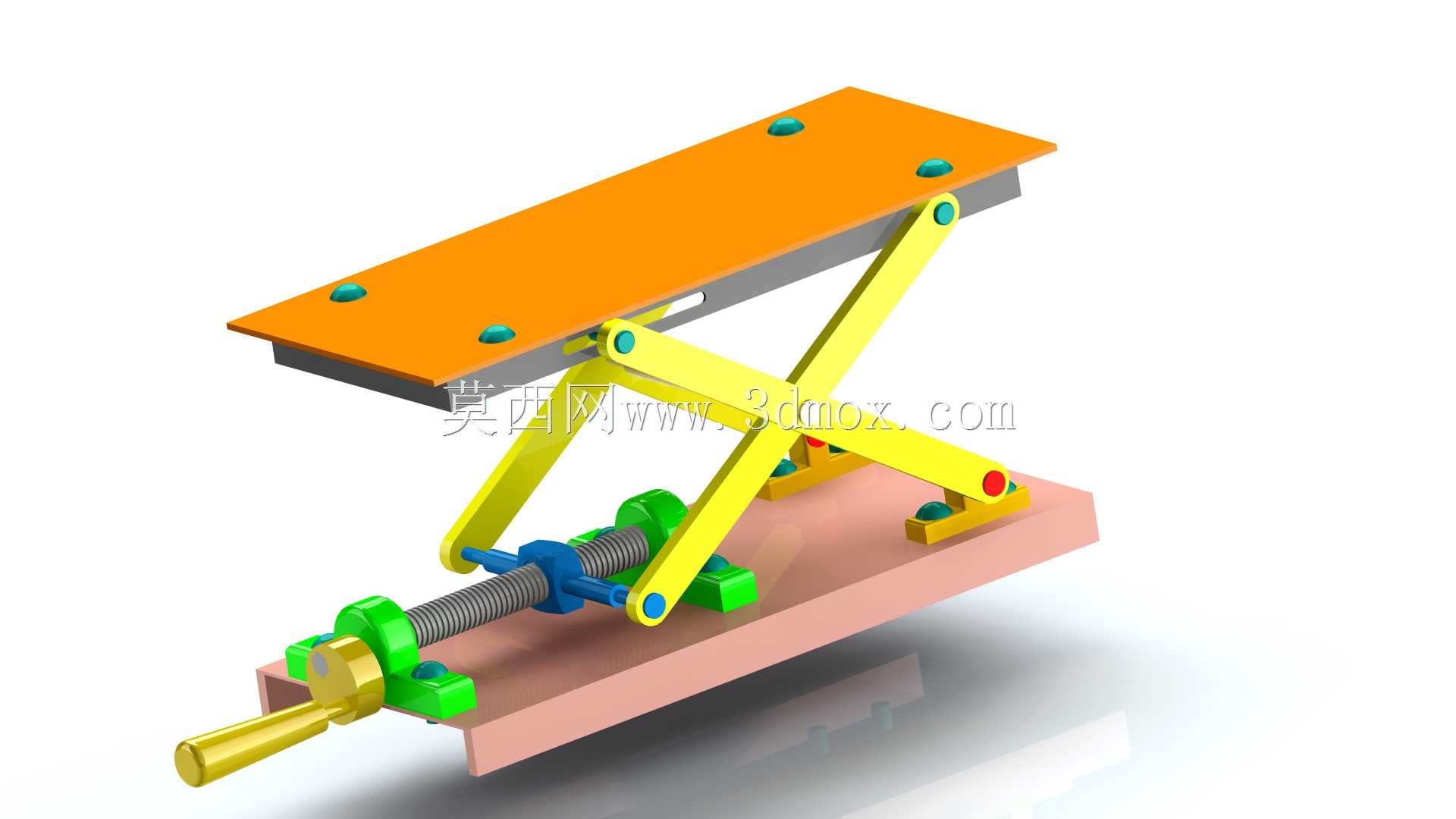

　　从结构设计逻辑来看，整体采用对称剪叉臂布局，两组交叉臂通过中间销轴形成铰接支点，下端一组铰接点固定在底座滑轨内，另一组铰接点配合丝杠螺母副做直线滑移，上端对应铰接点连接承载平台，当摇动手柄带动梯形丝杠转动时，螺母带动滑移端铰接点沿底座导向槽移动，改变剪叉臂的交叉夹角，从而实现平台的平稳升降，梯形丝杠自带的自锁特性可以让平台在任意调整高度保持锁止，不需要额外增加锁紧机构，避免作业过程中平台下坠的安全隐患。承载平台表面预留了四个安装固定孔位，可以直接加装工装夹具、工件定位座或者防滑垫，适配不同的托举需求，底座采用平板式结构，底部可以直接通过螺栓固定在作业台面，也可以加装脚轮做成移动款，适配不同工位的流转需求。

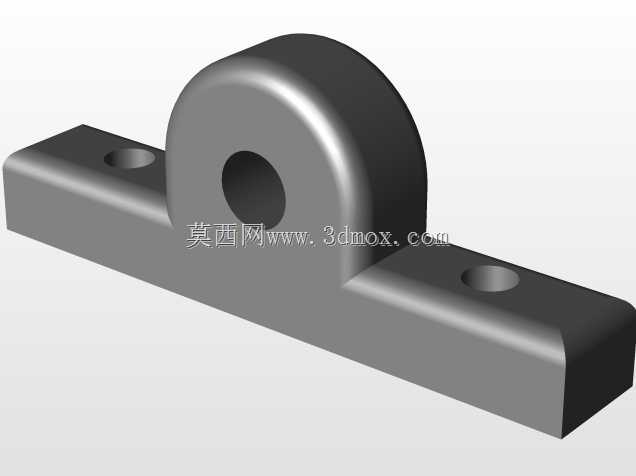

　　设计过程中优先考虑了手动操作的力臂匹配，摇柄的长度经过力臂核算，在额定负载下单手操作的力控制在普通人可轻松施力的范围内，不会出现摇不动的情况，剪叉臂的铰接点都加装了耐磨衬套，长期反复升降也不会出现铰接位旷量导致的平台晃动，丝杠两端采用带座轴承支撑，保证传动过程中丝杠不会出现挠曲变形，传动顺畅无卡滞。整体的安装边界控制得比较紧凑，收拢状态下整体高度很低，不需要占用太大的存放空间，最大升起高度可以覆盖常规桌面作业到站立作业的高度差，完全满足小型工件装配、检测时的高度调整需求，也可以作为小型设备的高度调节底座使用，比如调整小型检测仪器、焊枪支架的作业高度。

　　在实际应用中，这类小型手动升降台经常出现在电子装配工位，用来托举PCB板检测工装调整到操作员舒适的观察高度，也会在机加工维修工位用来托举小型待维修零件，调整到合适的拆装高度，甚至在一些教学实训场景里，作为机械结构演示教具，直观展示螺旋传动、剪叉机构的运动原理。结构上没有复杂的电控或者液压元件，后期维护只需要定期给丝杠和铰接点加注润滑脂即可，故障率极低，对使用环境没有特殊要求，哪怕是多粉尘、潮湿的工位也能正常使用，不会像电动升降设备那样存在电路受潮短路的风险。

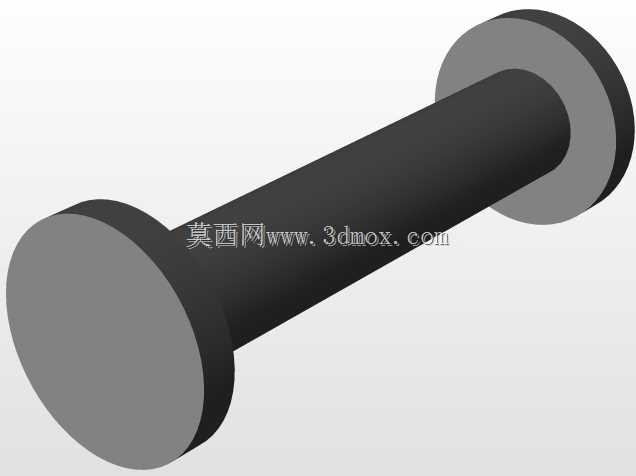

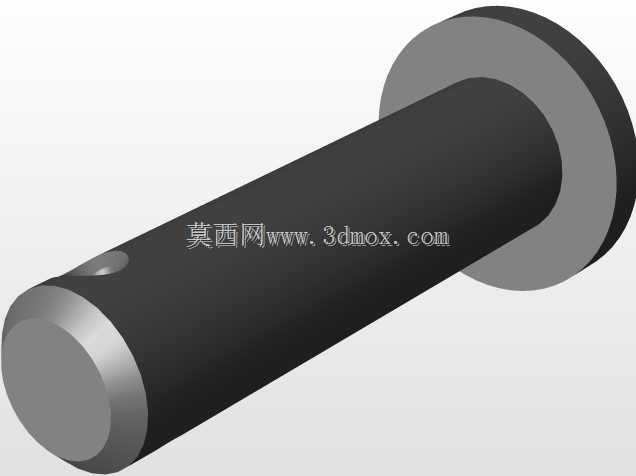

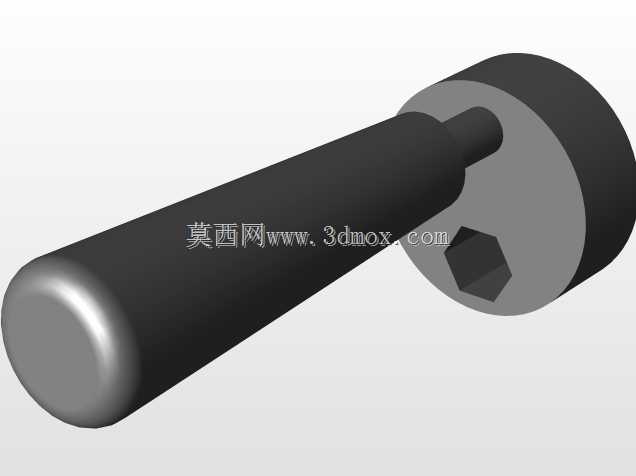

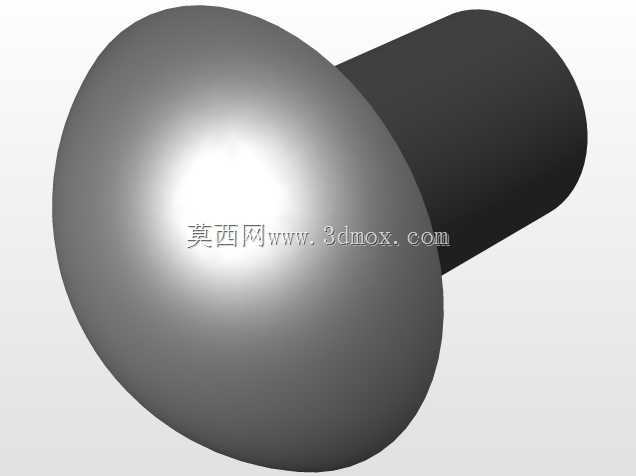

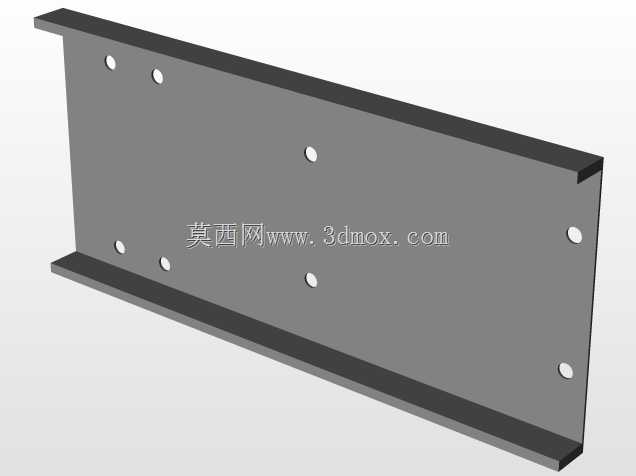

　　从尺寸匹配角度，承载平台的长宽尺寸适配大多数小型工装的安装需求，不会因为平台过小导致工装固定不稳，底座的宽度和长度略大于平台收拢状态的尺寸，保证升到最高位置时整体重心依然落在底座支撑范围内，不会出现侧翻风险，所有铰接销轴都采用防脱设计，长期使用不会出现销轴脱出的情况，摇柄在不使用的时候可以折叠收在底座侧面，避免突出的摇柄剐蹭周边人员或者物料。整体结构没有冗余设计，每个部件都承担明确的功能，剪叉臂采用钢板折弯成型，在保证结构强度的同时控制了整体自重，单人就可以完成搬运移位，不需要借助吊装设备，对于需要频繁调整作业点位的场景非常友好。
