汽车改装用碳纤维扰流板结构设计

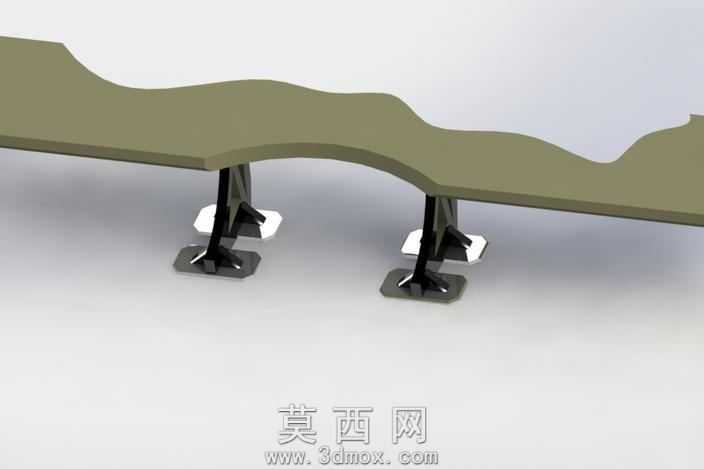

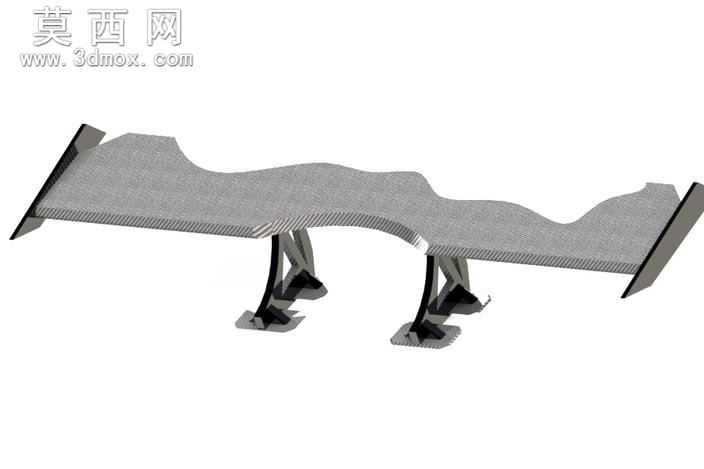

本作品为汽车改装领域的碳纤维扰流板三维设计模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先基于空气动力学基础原理确定扰流板的整体翼型轮廓，主翼面采用连续起伏的波浪形曲面造型，既能够在车辆高速行驶时梳理尾部气流、降低升力提升行驶稳定性，也通过差异化的曲面弧度兼顾了改装件的视觉辨识度。建模过程中对翼面的厚度做了渐变处理，两端与车身衔接的位置厚度收窄，中部受力区域适当加厚，在保证结构强度的同时尽可能降低部件自重，契合改装件轻量化的设计需求。两侧的端板采用垂直于主翼面的倾斜式设计，能够阻挡气流从翼面两端溢出，进一步提升扰流板的气动效率，端板边缘做了倒角钝化处理，避免尖锐边角带来的安装安全隐患。支撑结构采用两组对称的异形支架设计，支架与主翼面、安装底座的衔接位置均做了贴合曲面的适配处理，保证安装时的贴合度，支架内部做了镂空减重设计，同时通过加强筋结构提升支撑刚性，避免高速行驶下翼面产生抖动。材质渲染阶段，主翼面赋予了哑光碳纤维编织纹理材质，还原真实碳纤维部件的质感，支架与端板采用亮面黑色烤漆材质，两种材质形成视觉层次，突出改装部件的运动属性。设计过程中充分考虑了实装的适配性，安装底座预留了通用的固定孔位，能够适配多数家用轿车的后备箱盖安装点位，整体结构无复杂倒扣特征，既适合采用碳纤维模压工艺生产，也可通过3D打印制作小批量定制样件，模型的所有曲面均经过曲率连续性检查，无破面、重叠面等问题，可直接导出用于工程出图、仿真分析或加工生产。
