双工位组合式虎钳钳板结构设计

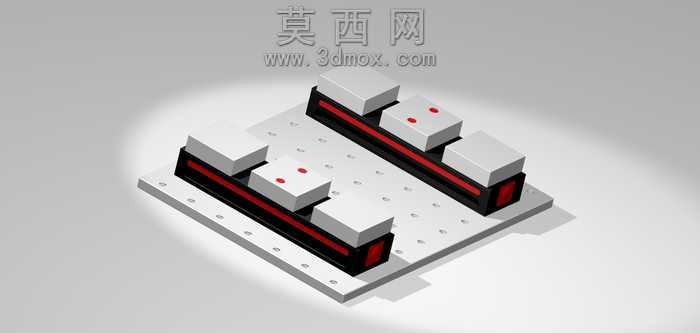

本作品为双工位虎钳钳板的三维建模设计成果，整体采用模块化组合式结构设计思路，建模过程中以工业级夹持工装的实际使用需求为核心导向，先完成基准底座的参数化建模，底座表面规则排布多组定位安装孔位，可适配不同加工场景下的工位位置调整需求，孔位间距、孔径参数均参照通用工装安装标准设定，保证结构的通用性与互换性。两组独立的钳身组件对称排布在底座上方，每组钳身包含固定钳座与滑动夹持块两部分，钳身主体采用方正的块状几何造型，在保证结构强度的同时简化了加工工艺路径，滑动夹持块与固定钳座的贴合面做了精度适配设计，保证夹持动作的顺滑度与对中性。建模阶段对钳身内部的传动容纳槽做了结构预留，槽体边缘做了倒角处理，避免应力集中问题，同时在夹持块的工作面预留了防滑结构的安装位，可根据使用需求更换不同材质的防滑垫片。材质渲染阶段，底座部分采用磨砂金属材质表现，还原铸铁底座的厚重质感与耐磨属性，钳身主体采用亮面金属材质搭配黑色侧边封边，红色装饰条嵌入钳身滑动槽位置，既区分了结构部件的功能分区，也提升了整体视觉辨识度。渲染过程中采用柔和的顶光搭配侧方补光，清晰呈现出各部件的装配关系与结构细节，阴影过渡自然，突出金属材质的反光特性与结构的立体感。整体设计兼顾了工装的实用性与结构的合理性，双工位的布局可同时完成两个工件的夹持固定，有效提升加工场景下的装夹效率，各部件的连接结构均做了标准化设计，便于后期的维护与部件更换，可直接应用于小型加工工作台的工装配套，也可作为模块化夹持装置的设计参考，建模过程中所有尺寸参数均经过合理性校验，保证结构不存在干涉问题，各活动部件的运动行程预留充足，满足常规尺寸工件的夹持需求。
