热流道系统用阀门关闭销结构设计

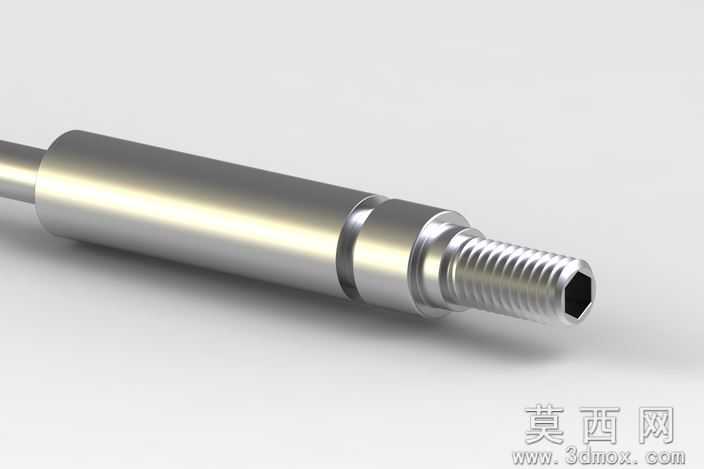

本模型为热流道注塑系统配套的阀门关闭销，整体采用细长轴类结构设计，建模阶段以同轴度公差为核心约束，通过三维软件的草图旋转、特征拉伸等基础命令构建主体轮廓，针对杆身不同直径的过渡段采用圆角特征处理，避免应力集中导致的部件断裂风险。模型头部设计为适配热流道浇口的锥面密封结构，建模时严格匹配锥角角度参数，保证与浇口贴合时的密封性能，杜绝注塑过程中的溢料问题；尾端设置限位台阶与驱动连接结构，可适配气动或液压驱动的阀针启闭机构，台阶端面的平面度参数在建模时通过基准面约束控制，保证驱动过程中受力均匀，不会出现偏载卡顿的情况。材质设定上选用耐高温模具钢，渲染阶段赋予金属抛光材质，调整反射参数模拟真实钢材的金属光泽，针对杆身的磨削加工面设置细微的粗糙度纹理，还原实际加工后的表面质感，同时对头部密封锥面单独设置更高的光洁度材质参数，区分密封工作面与普通杆身的加工精度差异。结构设计层面充分考虑热流道系统的高温工作环境，杆身直径沿长度方向做细微的渐变处理，预留高温工况下的热膨胀余量，避免受热膨胀后出现卡滞无法正常启闭的问题；整体长径比经过合理校核，在保证足够结构刚度的前提下尽可能缩小杆身直径，减少对热流道内部熔体流动的干扰，同时降低驱动机构的负载。建模过程中对所有配合面做了公差匹配设计，与热流道本体的导向孔配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又避免间隙过大导致的熔体泄漏，模型各特征参数完全符合注塑模具热流道系统的行业设计规范，可直接用于同类型热流道阀针结构的设计参考与装配验证。
