CIVACON蒸气回收适配接头三维设计

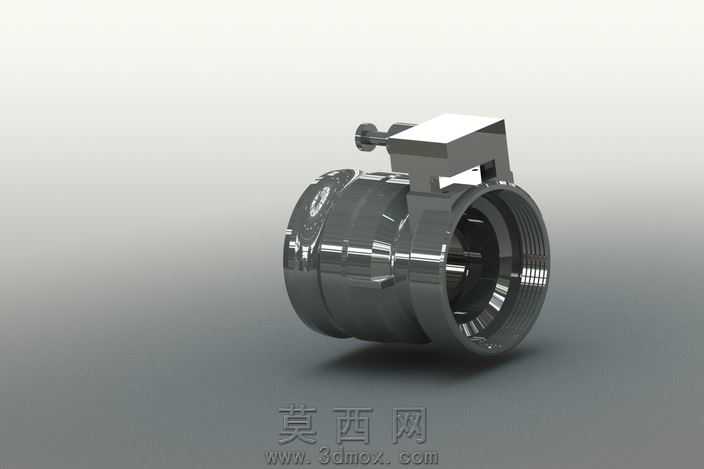

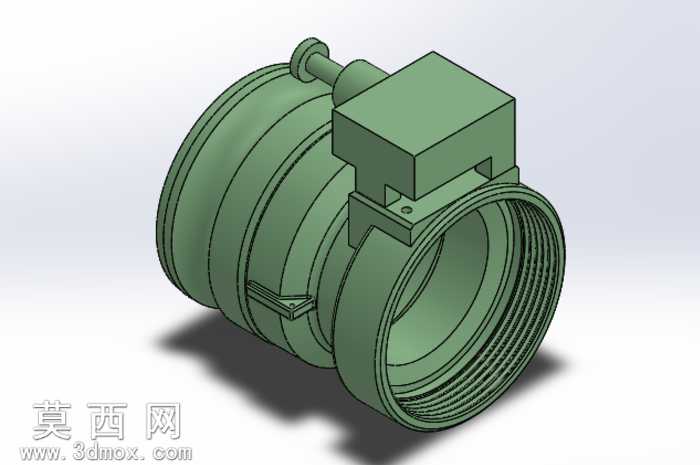

本款蒸气回收适配器采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循流体管路连接配件的行业尺寸规范，对各部位结构进行精准还原。首先从主体筒身结构开始构建，通过旋转特征生成带内螺纹的连接端，螺纹参数按照通用管路连接标准设定，保证与对应规格外接管路的匹配度，筒身外壁的防滑结构采用阵列特征完成，兼顾拆装时的受力需求与外观规整性。顶部的快装卡扣结构通过拉伸、切除等基础特征组合实现，卡扣的锁止角度、配合间隙经过反复校核，确保连接后的锁止可靠性，避免使用过程中出现松脱泄漏问题。内部的导流与密封配合结构做了细节优化，与外接部件的对接面做了平面度约束，保证密封件安装后的贴合效果，减少蒸气泄漏的可能性。材质渲染阶段，主体金属部位采用抛光不锈钢材质，调整金属粗糙度、反射参数还原金属部件的真实质感，表面的高光、暗部过渡自然，能够清晰呈现部件的加工质感，顶部的功能模块采用哑光金属与工程塑料分色处理，通过材质区分不同功能区域的结构属性。整体结构设计兼顾了流体导通、蒸气回收、快速连接的多重功能需求，各部件之间的装配关系清晰，没有出现结构干涉问题，建模过程中对壁厚、过渡圆角等细节做了工艺性优化，符合金属加工件的生产工艺要求，既保证了结构强度，也避免了应力集中问题。渲染输出时采用柔和的影棚布光方式，多角度呈现部件的结构细节，让观看者能够清晰了解各部位的形态与连接逻辑，整体模型结构完整，细节丰富，可用于产品展示、结构验证、装配教学等多种场景。
