两端扩口式金属压缩弹簧三维结构设计

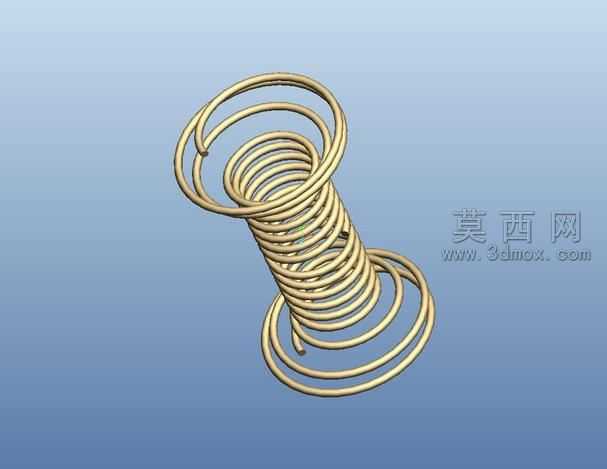

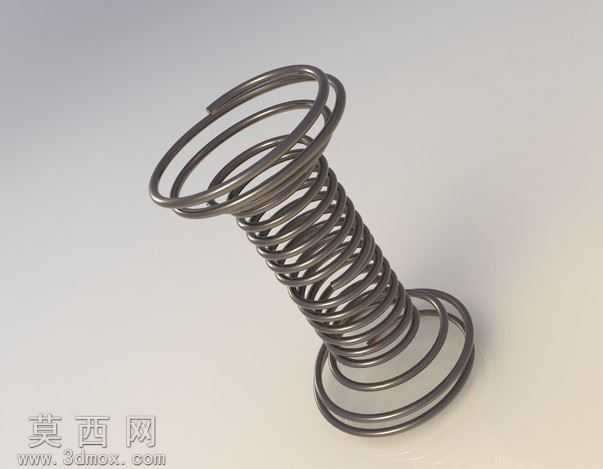

本作品为两端扩口结构的压缩弹簧三维建模成果，建模过程中首先对弹簧的核心功能需求进行拆解，明确该类弹簧多用于需要大接触面积支撑、适配不同直径安装座的场景，两端扩口的设计能够有效降低弹簧端部对安装接触面的压强，避免安装面被压损，同时提升弹簧安装后的定位稳定性，减少工作过程中的径向偏移问题。建模阶段首先绘制弹簧的螺旋路径，中间段采用等螺距、等直径的螺旋线，保证弹簧压缩过程中受力均匀，两端扩口段采用渐变直径的螺旋线，通过平滑过渡的曲率衔接中间段与端部大直径圈，避免螺旋线出现硬拐点导致后续生成实体时出现破面、应力集中的问题。实体生成后对弹簧丝的截面进行统一处理，采用标准圆形截面，保证弹簧丝的力学性能符合常规金属弹簧的设计规范，同时对两端的收口位置做平滑处理，去除尖锐棱角，还原真实弹簧端部的磨平工艺特征。材质设置阶段选用常规弹簧钢材质，调整金属材质的粗糙度、反射率参数，还原弹簧钢经过表面处理后的哑光金属质感，渲染过程中采用柔和的侧方打光，突出弹簧螺旋结构的层次感与金属材质的光影变化，清晰展现弹簧丝的缠绕走向、两端扩口的渐变结构以及整体的比例尺寸。该弹簧的结构设计兼顾了弹性性能与安装适配性，中间等径段保证足够的压缩行程与弹性系数，两端扩口段提升安装稳定性，整体建模精度符合机械设计的通用标准，可直接用于装配验证、力学仿真分析以及产品展示场景，能够直观呈现该类异形压缩弹簧的结构特点与设计优势，为同类弹性零件的设计建模提供参考。
