带挂钩式拉伸弹簧三维结构设计

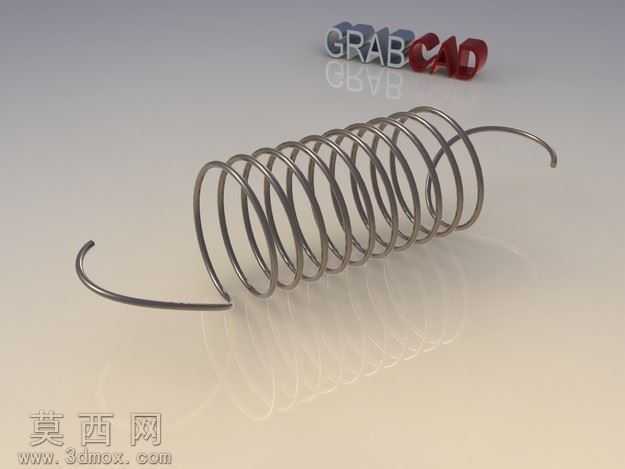

本模型为带挂钩的拉伸弹簧三维设计成果，建模阶段首先通过螺旋线扫描指令构建弹簧主体的螺旋圈体结构，精准控制螺旋升角、圈距、簧丝直径与弹簧中径参数，保证螺旋段的几何精度符合常规拉伸弹簧的设计规范。两端挂钩部分采用空间曲线绘制路径，通过扫掠特征与主体螺旋段实现平滑过渡连接，挂钩的弯折半径、开口角度均经过参数化调整，既保证挂钩与外部连接件的装配适配性，也避免弯折处出现应力集中的结构缺陷。材质渲染阶段选用金属弹簧钢材质，调整材质的反光度、粗糙度与金属度参数，还原钢制弹簧经过表面处理后的银灰色金属质感，同时添加轻微的环境反射效果，让模型呈现出真实金属构件的视觉表现。结构设计上重点考量拉伸弹簧的受力特性，螺旋圈体部分在自由状态下保持圈间紧密贴合的状态，两端挂钩的受力方向与弹簧中心轴线保持同轴，确保弹簧受拉时载荷能够均匀传递到每一圈簧丝上，避免出现偏载导致的弹簧变形失效问题。建模过程中对所有特征进行参数化关联，用户可通过修改簧丝直径、弹簧外径、有效圈数、挂钩长度等核心参数快速生成不同规格的同类型弹簧模型，大幅提升同类零件的设计效率。模型的几何细节处理到位，簧丝表面无建模棱角，挂钩与螺旋段的衔接处做了圆角过渡处理，既符合实际加工的工艺要求，也能在后续的有限元受力分析中减少应力奇异点，提升仿真分析结果的准确性。整体模型结构完整，几何特征清晰，可直接用于机械装配场景的虚拟装配验证、产品展示动画制作以及后续的工程图纸导出工作。
