组装存在错误的合金材质蝶阀结构

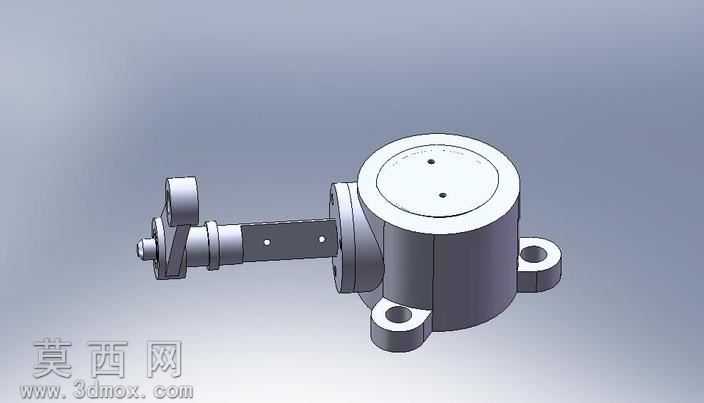

该作品为合金材质蝶阀的三维建模成果，建模过程中采用专业三维设计软件完成各零部件的特征构建，首先对蝶阀的阀体、驱动连接轴、侧装支架、端盖等独立零件分别进行参数化建模，依据合金铸件的成型特性设置各部位的拔模斜度、安装孔位的倒角与沉台结构，还原了阀体两侧带安装耳的法兰式连接结构，耳座上的通孔、定位销孔均按照实际装配尺寸进行精准绘制。在材质渲染环节，为模型赋予了哑光合金金属材质，调整材质的粗糙度、金属度参数模拟铸铝或锌合金压铸件的表面质感，通过环境光遮蔽效果凸显零件的棱边转折与装配缝隙，渲染视角采用斜45度等轴测视角，可同时观察到阀体主体、侧伸的驱动轴组件、端盖的顶面定位孔等结构特征。该模型特意呈现了组装错误的装配状态，在装配约束环节故意设置了错误的配合关系，将驱动轴组件的安装角度、轴向定位进行错位设置，直观展现错误装配下的部件位置偏差，可作为装配工艺校验、装配错误排查的参考案例。建模过程中对各零件的壁厚、加强筋结构均做了还原，阀体腔体的内部轮廓、轴孔的配合公差带也在模型中做了示意性表达，端盖上的两个工艺小孔、驱动轴上的定位平面、连接摆臂的铰接结构都逐一进行了细节刻画，整体模型的几何特征完整，虽为错误装配状态，但各独立零件的结构尺寸符合常规蝶阀的设计逻辑，可用于装配教学、错误案例演示等场景，帮助设计人员与装配人员识别蝶阀组装过程中易出现的配合错位、轴向定位偏差等问题，在建模思路上特意保留了错误装配的约束关系，未对错误结构进行修正，完整保留了错误组装后的整体形态，便于直观对比正确装配与错误装配的结构差异。
