电力传输用刚性凸缘联轴器三维结构

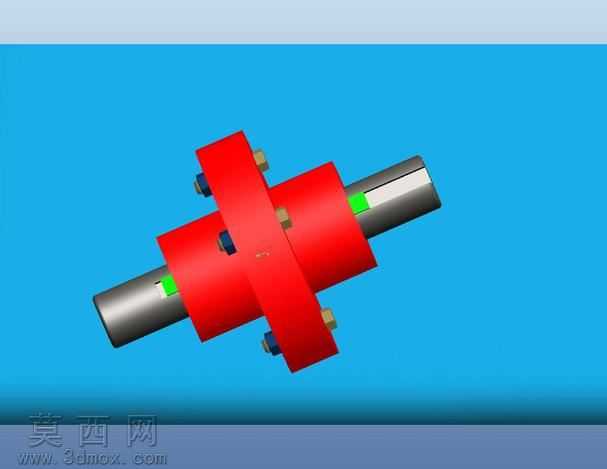

本作品为面向电力传输场景设计的无保护型凸缘联轴器三维建模成果，整体建模过程严格遵循机械设计规范，先完成基准轴与基准面的搭建，依次绘制两端带键槽的传动长轴、两个带凸缘对接结构的半联轴器、连接螺栓组、锁紧螺母以及轴端定位挡圈等核心零件，再按照实际装配约束完成整体装配，确保各零件间的配合关系符合机械加工与装配的实际要求。渲染阶段采用哑光金属材质模拟联轴器本体的铸钢质感，对螺栓、螺母等标准件赋予镀锌亮面金属材质，轴类零件表面做精加工金属质感处理，键槽内的定位键采用高亮绿色工程塑料材质做区分，背景选用渐变浅蓝底色突出主体结构，搭配柔和的环境光与定向补光，清晰呈现各部件的轮廓与装配关系，同时添加半透明水印兼顾展示与版权保护需求。结构设计上，两个半联轴器分别通过键与两端传动轴实现周向固定，依靠轴肩完成轴向定位，两个半联轴器的凸缘端面对接后，通过沿圆周均布的螺栓组件实现刚性锁紧，依靠结合面的摩擦力与螺栓的剪切力传递转矩，这类无防护凸缘结构构造简单、对中精度高、可传递转矩大，适配重载电力传输场景的轴系联结需求。设计过程中充分考虑了零件的加工工艺性，半联轴器的凸缘端面、轴孔、键槽均采用规则回转与切削特征，无复杂异形曲面，符合常规金属切削加工的工艺要求，螺栓孔采用圆周阵列方式排布，保证受力均匀，装配过程中预留了合理的装配间隙，避免出现过定位导致的装配卡滞问题，整体模型结构完整，特征清晰，可用于机械原理教学、传动方案选型演示以及相关产品的设计参考。
