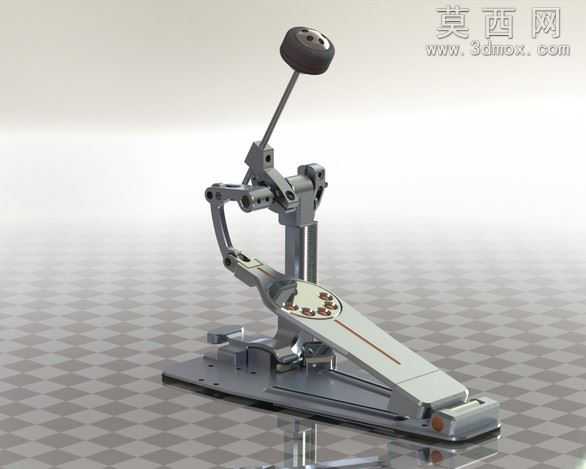

珍珠恶魔款单低音鼓踩踏装置

本作品为架子鼓配套的单低音鼓踩踏驱动装置三维建模作品，建模过程中优先还原专业踩锤的真实机械传动逻辑，整体采用自底向上的装配建模思路完成全结构搭建。建模阶段首先完成底部安装底板的特征绘制，通过拉伸、切除、阵列等命令还原底板上的多组固定安装孔位、防滑纹理区域以及踏板铰接支座结构，保证底板的配重安装逻辑与真实产品一致。踏板主体部分采用薄壁特征加筋位设计，还原金属踏板的踩踏受力结构，表面的装饰标识线、防滑接触区域都通过草图包覆、纹理贴图的方式实现，踏板末端的复位弹簧铰接位、角度限位结构都做了精准的尺寸匹配，保证踩踏行程的活动范围符合真实演奏的使用需求。传动连杆部分采用多段铰接结构建模，还原了万向调节的连接关节，每处铰接轴、锁紧螺丝、调节旋钮都做了独立的零件建模，可实现真实的角度调节、高度调节的运动仿真，能够完整还原踩下踏板后锤头抬起、释放后锤头复位敲击鼓面的完整传动路径。上方的锤头固定支架、角度调节夹块、锤头配重块都按照真实五金零件的结构完成建模，锤头的橡胶击打面、金属固定座做了分材质处理，金属支架部分采用拉丝金属材质，表面做了细微的磨砂粗糙度调整，还原五金冲压、机加工零件的真实质感；踏板表面做了防滑磨砂材质，铰接活动部位做了轻微的润滑油渍质感处理，橡胶锤头采用哑光深色橡胶材质，区分不同部件的材质差异。渲染阶段采用影棚级柔光环境，搭配棋盘格地面反射效果，突出金属零件的光影层次，所有铰接部位的装配间隙都做了合理预留，既保证模型外观的精致度，也还原了机械结构的真实装配关系，整体建模精度可用于产品结构演示、配件改装设计以及演奏器材的数字化展示使用。
