便携钥匙扣式金属开瓶器结构设计

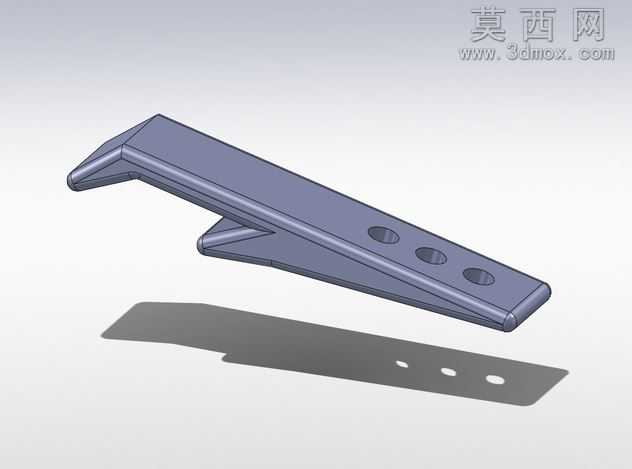

本作品为便携钥匙扣式开瓶器的三维设计方案，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制开瓶器主体的轮廓草图，通过拉伸凸台命令生成基础实体，针对开瓶端的撬起结构采用拔模拉伸与圆角过渡组合处理，保证撬口处的受力强度同时避免尖锐棱角划伤使用者。主体板身的三个安装孔采用线性阵列特征完成等距排布，孔位边缘做0.5mm的倒角处理，既减轻整体重量，也可通过穿绳、铆钉固定等方式将开瓶器与钥匙扣、挂带等配件连接，实现便携挂载的使用需求。支撑加强筋部分采用薄壁拉伸特征，与主体板身做合并实体处理，筋位厚度设置为2mm，沿开瓶受力方向斜向布置，可有效分散开瓶时的撬动力矩，避免长期使用后主体出现弯折变形。材质渲染阶段赋予模型哑光磨砂金属材质，模拟不锈钢冲压成型后的表面质感，添加环境反射与粗糙度参数调整，让金属表面呈现细腻的漫反射效果，同时构建平面投影阴影，还原实体放置时的光影状态，提升模型的真实感。结构设计上充分考虑日用工具的使用场景，整体外形做全圆角包边处理，无外露尖锐结构，开瓶撬口的弧度经过多次参数调整，可完美适配常见啤酒瓶、碳酸饮料瓶的瓶盖尺寸，撬口深度设置为3mm，既能稳固卡合瓶盖边缘，又不会因卡入过深导致瓶盖变形难以取下。整体长度控制在70mm以内，厚度仅4mm，可轻松放入口袋或挂载在钥匙串上，兼顾实用性与便携性，设计过程中对各受力部位做了壁厚优化，在保证结构强度的前提下尽可能压缩整体体积与重量，适合作为随身日用小工具批量生产使用。
