电动机壳体安装基座三维结构设计

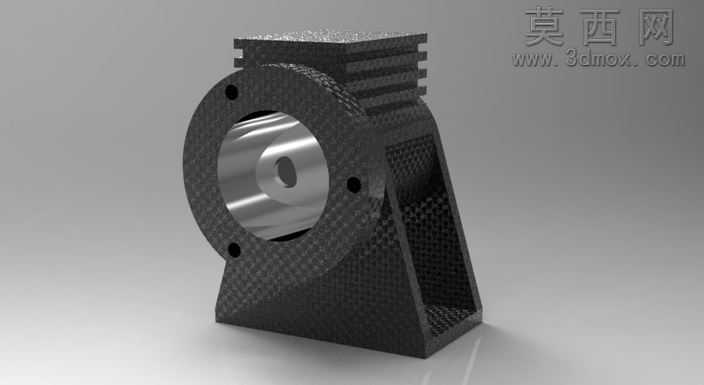

本作品为电动机配套的壳体安装基座三维建模成果，建模过程依托三维设计软件完成全参数化特征构建，首先通过草绘绘制基座的端面法兰轮廓，精准定位四个安装孔的相对位置与孔径尺寸，确保后续与电动机端盖、安装工位的装配公差符合机械设计标准。建模阶段采用拉伸、切除、筋特征构建主体支撑结构，基座上部的散热鳍片通过线性阵列特征实现等距排布，每一片鳍片的厚度、间距、高度都经过参数化约束，既保证散热接触面积满足电动机工作时的热交换需求，也兼顾了结构整体的轻量化设计要求。材质渲染阶段，主体支撑结构赋予碳纤维纹理复合材质，通过调整材质的粗糙度、凹凸贴图参数还原碳纤维编织纹理的真实质感，内部轴孔装配位置赋予抛光金属材质，模拟精加工后的金属内壁高光反射效果，不同材质的分区清晰区分了基座的受力结构区域与装配配合区域。结构设计上，基座采用三角支撑式的斜向加强筋连接法兰端面与底部安装平面，有效分散电动机运行时产生的径向振动载荷，避免应力集中导致的结构形变，法兰端面上的安装孔采用沉孔设计，保证紧固件安装后端面平整无凸起，底部安装面预留了定位止口结构，可快速与设备安装工位完成对位装配。设计思路围绕电动机安装的实际工况展开，在保证结构强度的前提下优化了壳体的空间占比，上部散热结构与支撑壳体一体化建模，减少了后续装配的零件数量，内部轴孔的同轴度参数经过严格约束，确保电动机转子装配后运转顺畅无卡滞，整体模型的所有特征均保留可编辑参数，可根据不同功率规格的电动机尺寸快速调整法兰孔径、基座高度、散热鳍片数量等参数，适配不同的安装使用场景。渲染阶段采用工作室柔光环境，通过多角度打光凸显碳纤维材质的纹理细节与金属内壁的光泽质感，阴影效果调整为软阴影，真实还原基座放置在平面上的光影关系，直观呈现结构的立体形态与各部分的比例关系。
