卫生间橡胶管路连接接头三维设计

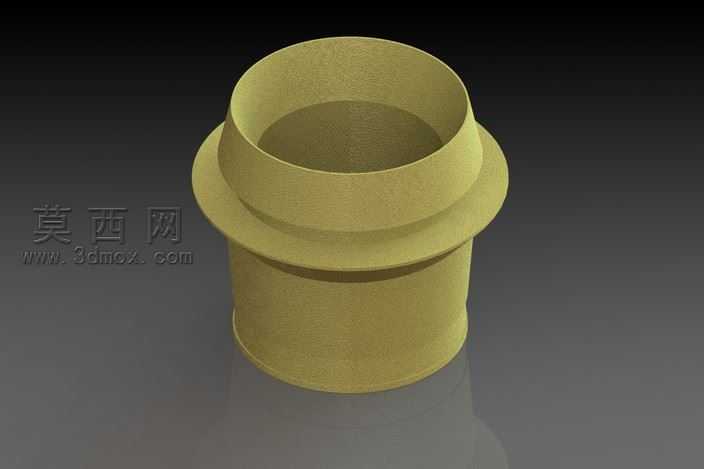

本作品为卫生间排污管路配套的橡胶管接头三维建模成果，建模过程依托三维参数化设计软件完成，整体采用回转体结构的参数化建模逻辑，先绘制接头的轴向截面轮廓草图，通过回转特征生成接头的基础基体结构，精准还原接头的三段式结构特征：上部为扩口式承插端，内壁做平滑过渡倒角处理，便于对接上部排污管路的插入安装，承插端外侧设置环形凸缘结构，用于安装时的轴向限位，避免管路插入过深造成的密封失效；中部为双层环形挡边结构，挡边外径大于上下筒体的外径，用于安装时卡在楼板或洁具的安装孔位处，起到定位承重、阻隔异味上返的作用；下部为直筒式插接端，外壁做微锥度处理，适配下部排水管路的内径，保证插接后的贴合紧密度。材质渲染阶段，针对橡胶材质的特性调整材质参数，设置哑光漫反射质感，还原橡胶材质略带磨砂的表面肌理，颜色采用卫浴配件常用的暖黄色调，渲染时添加环境反射效果，模拟橡胶表面微弱的反光特性，同时在模型底部添加倒影效果，提升渲染图的真实感。设计过程中充分考虑橡胶接头的实际使用场景，所有棱边均做圆角过渡处理，避免尖锐棱角造成安装时的割伤风险，同时圆角结构也能提升橡胶件的抗弯折疲劳性能，延长接头的使用寿命；各段筒体的壁厚按照橡胶件的成型工艺要求设置均匀壁厚，避免壁厚不均造成的硫化成型缺陷，承插端与插接端的尺寸公差按照卫浴管路的通用安装标准设置，保证接头能够适配市面上常规规格的卫生间排污管路，无需额外加工即可完成安装，中部挡边的厚度经过结构强度校核，能够承受上部管路与洁具的静态载荷，长期使用不会出现压溃变形的问题。建模过程中对所有特征做参数化关联，后续可根据不同的管路规格快速调整接头的内径、外径、挡边尺寸等参数，快速生成适配不同安装场景的接头模型，大幅提升同系列产品的设计效率。
