Protolabs三角异形结构连接件设计

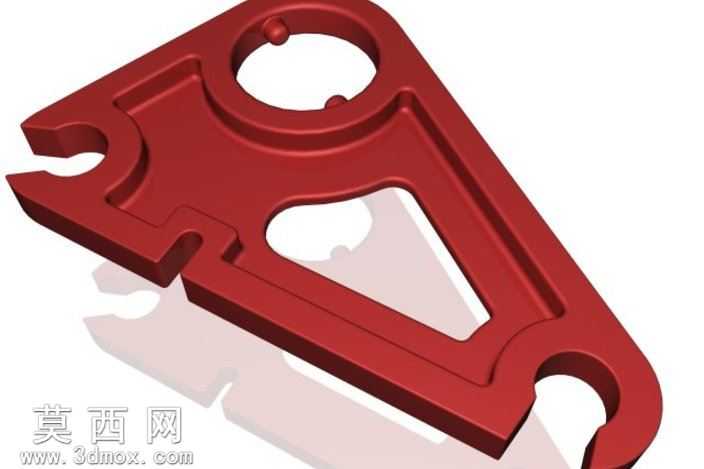

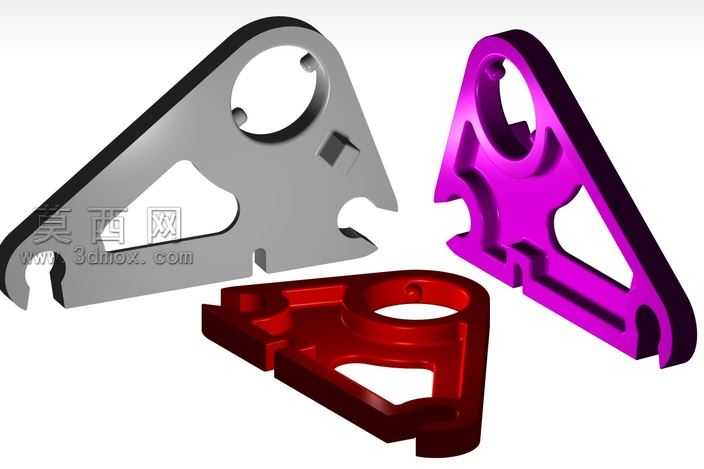

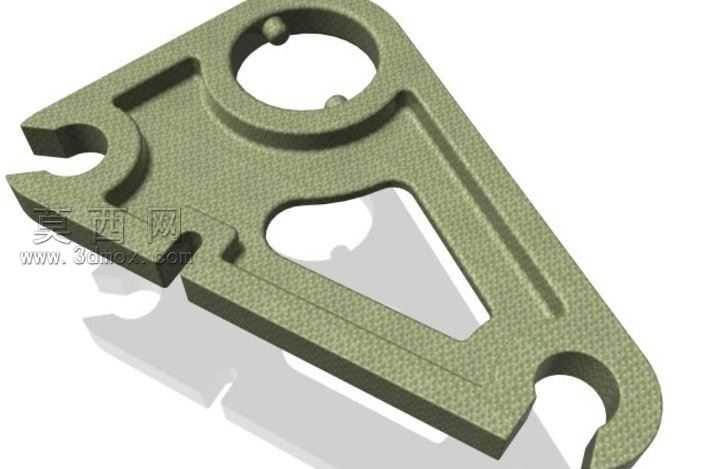

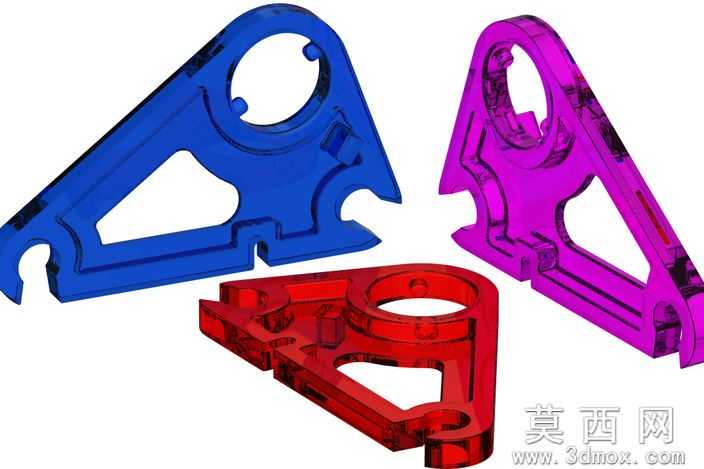

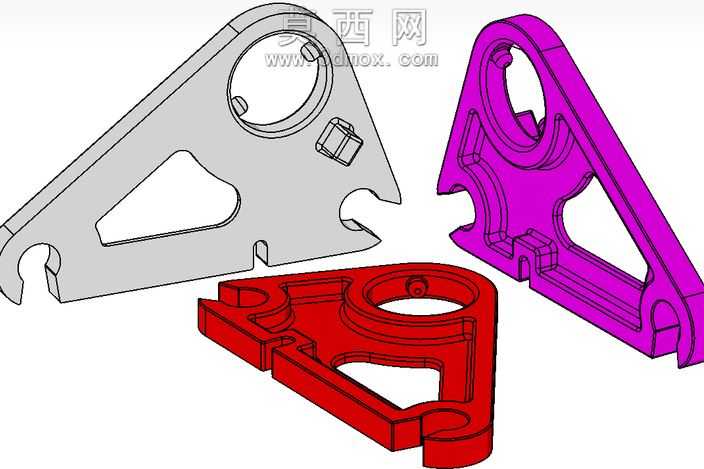

本作品为三款同结构不同材质表现的三角异形连接件三维建模设计，整体采用非对称三角轮廓作为基础构型，在建模阶段首先通过草图绘制确定外轮廓的不规则曲线边界，精准勾勒出斜边的倾斜角度、端部的卡扣缺口轮廓，以及主体区域的三角形镂空减重结构，确保各段线条衔接顺滑无尖锐拐点，为后续实体建模打下精准基础。实体建模过程中，针对零件上的大尺寸圆形安装孔做了同轴度约束，孔壁预留了合理的装配公差余量，同时在孔周区域做了局部加厚处理，提升安装位置的结构强度，避免装配受力时出现开裂问题；零件侧边的卡扣结构采用拔模角度设计，适配注塑生产的脱模需求，卡扣的卡合面做了微小的倒角处理，既保证装配时的卡合紧固度，又能避免装配过程中出现卡滞、刮擦配合件的问题。在材质与渲染表现上，三款模型分别呈现了不同的材质效果：银灰色款模拟了喷砂阳极氧化的金属质感，表面带有细腻的磨砂颗粒反光，还原金属零件的哑光工业质感；洋紫色款模拟了彩色硬质工程塑料的亮面质感，表面带有轻微的光泽反射，边缘处做了高光线条处理凸显零件的轮廓锐度；酒红色款模拟了半透明有色工程塑料的质感，光线照射下能呈现出轻微的透光效果，边缘区域透光性更强，还原透明塑料件的视觉特征。结构设计上，零件整体采用薄壁加筋的构型思路，在非镂空的实体区域背面设置了隐性的加强筋结构，在不增加零件整体壁厚、不额外提升零件重量的前提下，大幅提升零件的抗弯折、抗扭曲性能，三角形的主体轮廓本身具备优秀的结构稳定性，搭配中部的镂空设计，既实现了轻量化的设计目标，又能保证零件在承受横向、纵向载荷时不会出现明显的结构形变。零件端部的异形缺口为快装接口设计，可与对应规格的配套组件实现免工具快速卡接，适配快速装配的工业场景需求，安装孔位的位置经过反复校准，可与标准紧固件完美适配，保证装配后的连接精度。渲染阶段采用了三点布光方案，主光源从斜上方45度照射，凸显零件的立体轮廓与表面质感，辅光源从侧方补光消除暗部死黑，轮廓光从后方打亮零件边缘，将三款不同材质的零件从白色背景中分离出来，清晰展现每个零件的结构细节与材质特征，整体建模精度满足工业级生产开模的参数要求，所有结构特征均符合注塑加工、机加工的工艺规范，不存在无法生产的倒扣、薄壁厚差过大等工艺问题。
