板件成型三层组合式冲压模具结构

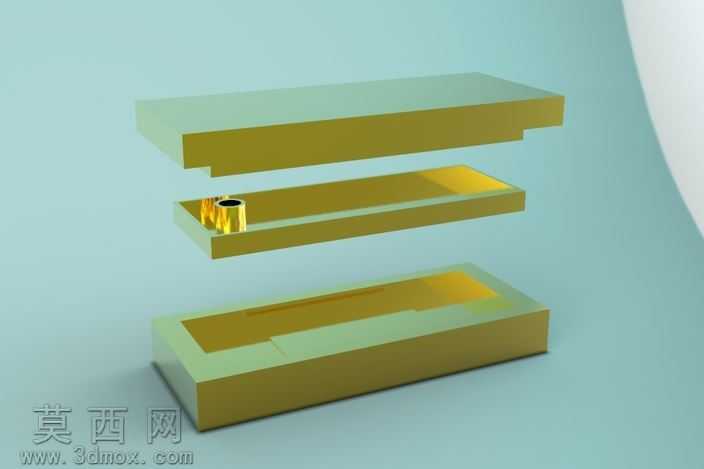

本作品为板件成型工序所用的三层组合式模具三维建模成果，建模过程严格遵循冲压成型模具的设计逻辑，以SolidWorks为核心建模工具完成全参数化结构搭建，整体模型采用自上而下的关联设计方式，确保各层模体之间的配合精度符合实际生产的装配公差要求。模型整体分为上模座、中模成型腔、下模基座三个核心层级，建模阶段首先完成下模基座的基准特征搭建，以基座的定位槽、承托平面为装配基准，向上依次构建中模的成型型腔结构与上模座的压合工作面，所有配合面均设置了合理的导向间隙与拔模斜度，避免实际合模过程中出现卡滞、干涉问题。材质渲染阶段针对模具的金属加工属性，为三层模体赋予了统一的金属材质表现，上模座与下模基座采用偏冷调的金属质感，模拟模具钢经过磨削加工后的哑光金属表面效果，中模型腔与内置成型凸台部分则采用暖金色金属材质，清晰区分成型工作区域与模架支撑区域，同时通过光影渲染突出型腔内部的轮廓细节，让观看者可以直观分辨板件放置位置、压合行程与成型受力区域。结构设计上，中模型腔内置了定位凸台与成型让位结构，可对应特定规格板件的冲孔、压型工序需求，上模座的压合面与中模型腔轮廓完全适配，下模基座设置了深度匹配的承托槽，合模过程中三层结构可沿垂直方向精准对位，保证板件在压合过程中受力均匀，不会出现偏移、翘曲等成型缺陷。设计思路围绕板类零件的冲压成型工序展开，摒弃了复杂的附属机构，以最简洁的三层模架结构呈现板件成型的核心工作原理，建模过程中对所有棱边做了符合加工工艺的倒角处理，避免出现实际生产中无法加工的尖锐特征，各模层的壁厚、承托结构的厚度均参考常规冲压模具的设计参数设置，保证模型不仅具备展示价值，也可作为同类板件成型模具设计的参考结构，帮助设计人员快速理解层叠式成型模的合模逻辑与结构排布方式。
