冲压模具上模座组件结构三维设计

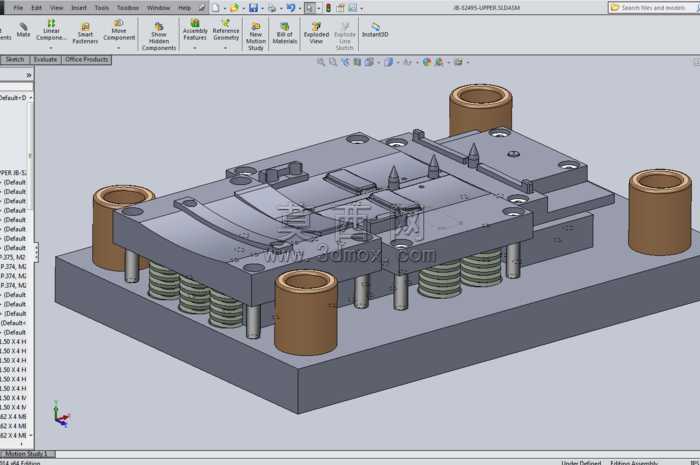

本作品为冲压模具上模座组件的三维结构设计，建模过程严格遵循冲压模具设计规范，在三维软件环境中完成全参数化建模，所有零件尺寸均匹配常规冲压设备的安装接口标准，可直接用于模架装配适配。建模阶段首先完成上模座基体的特征构建，采用拉伸、切除等基础特征搭建模座的主体承托结构，基体表面预留了凸模安装位、导套安装孔、弹簧定位孔等功能性结构，所有安装孔位的位置度公差均按照模具装配精度要求设置，保证后续零件装配的同轴度与贴合度。针对导向结构部分，单独构建了四个等高导套零件，导套采用铜合金材质参数设置，渲染时赋予金属铜的哑光金属质感，表面做轻微的磨损肌理处理，还原真实导套的使用状态，导套与模座基体的安装采用过盈配合的装配约束，保证导向过程的稳定性。弹性复位结构部分，按照均匀受力的排布原则，在模座下方对应位置布置了多组复位弹簧与等高卸料螺栓，弹簧采用标准件参数化建模，设置了合理的预压缩量参数，渲染时赋予弹簧钢材的亮面金属质感，弹簧两端与模座、卸料板的接触位置做了贴合约束，模拟合模状态下的弹性受力形态。卸料板与凸模安装部分，在模座中部的安装区域构建了分体式凸模固定结构，设置了定位销孔与紧固螺钉孔，保证凸模安装的定位精度，卸料板与上模座之间通过等高螺栓连接，合模时可沿导柱方向平稳滑动，开模时依靠弹簧弹力完成卸料动作。整体装配完成后对模型进行了真实感渲染，模座基体采用模具钢的深灰色金属材质，表面做轻微的磨砂处理还原钢材的加工质感，不同功能零件采用差异化的材质区分，便于快速识别各部件的功能属性。设计过程中重点考量了模座的受力均匀性，导套、弹簧的排布均围绕模座中心对称布置，避免冲压过程中出现偏载问题，同时兼顾了装配与维护的便利性，所有紧固件均采用标准件规格，降低后续加工与替换的成本，整体结构紧凑合理，完全符合冲压模具上模座的实际使用需求，可用于模具设计教学、结构参考以及模架选型参考使用。
