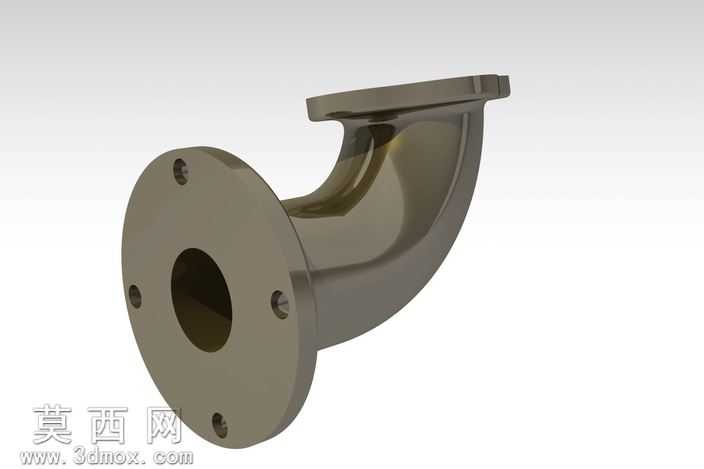

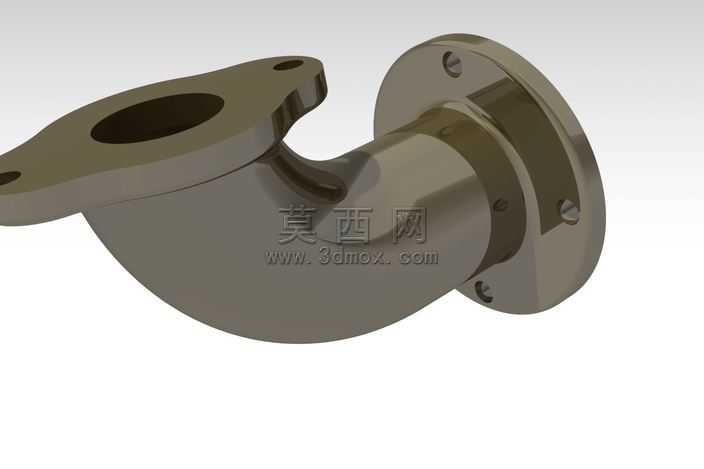

带法兰连接结构的90度L型弯管

本作品为带法兰连接结构的90度L型弯管三维模型，建模过程严格遵循管路系统通用设计规范，首先以管路通径参数为核心基准，绘制弯管的中心曲率路径，确保弯曲半径符合流体输送的阻力控制要求，避免管路转角处出现过大的流阻损耗。建模时先构建弯管的主体流道腔体，再向外偏移生成等壁厚的管壁结构，两端分别延伸出法兰连接端的基准面，在法兰端面上按照标准法兰的孔位分布参数，均匀布置螺栓连接通孔，同时对法兰与弯管主体的衔接位置做平滑过渡处理，消除结构应力集中的风险。模型采用实体建模方式完成整体结构搭建后，对所有锐边做倒圆角工艺处理，还原实际五金管件的加工特征，避免出现不符合生产实际的尖锐棱角。材质渲染阶段选用金属哑光质感的铸钢材质，调整材质的反射参数与粗糙度，还原工业金属管件经过表面处理后的真实质感，同时添加柔和的环境光影效果，清晰呈现弯管的曲面弧度、法兰端面的平整度以及螺栓孔的结构细节，让模型的视觉表现贴近实际工业产品的外观状态。结构设计上，该L型弯管两端均采用法兰盘连接形式，可通过螺栓与对应通径的管路、设备端口实现稳固密封连接，90度的转角结构可灵活改变管路的铺设走向，适用于多种工业流体输送场景的管路布局需求。建模过程中对弯管的内壁曲面做了连续性校验，确保内壁光滑无凸起，避免实际使用过程中出现介质滞留、流道堵塞的问题，法兰端面的密封面位置预留了标准的密封件安装空间，符合管路连接的密封设计要求，整体模型的尺寸参数、结构特征均匹配实际工业管件的生产标准，可用于管路系统的装配模拟、布局设计以及产品展示等场景。
