发动机活塞连杆组件三维结构设计

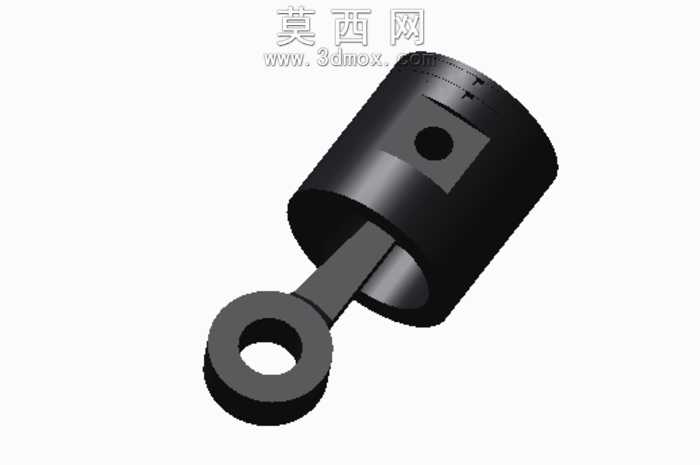

本模型采用三维参数化建模方式完成发动机核心活塞连杆组件的全结构还原，建模过程严格遵循内燃机活塞连杆机构的实际工程尺寸比例，对活塞本体、活塞销、连杆、连杆轴瓦等核心部件进行了独立的特征建模，确保各部件间的装配间隙符合真实机械设计的公差要求。在模型结构搭建上，首先通过旋转特征生成活塞的主体轮廓，依次切割出活塞环槽、销座孔、内部减重腔等细节结构，对活塞顶部的燃烧室凹坑、裙部的导向型面做了精准的曲面过渡处理，保证结构特征与实际车用活塞的工程设计一致。连杆部分采用拉伸与放样结合的建模方式，还原了连杆小头的活塞销配合孔、大头的曲柄销连接结构，对连杆杆身的工字形截面做了等强度优化的特征还原，同时保留了连杆大头的拆分面、螺栓连接位等装配细节。材质渲染阶段，针对活塞的铝合金材质、连杆的锻钢材质分别设置了对应的材质参数，铝合金活塞部分调整了金属粗糙度与漫反射参数，还原铸铝件的哑光金属质感，连杆部分设置了更高的金属反射度，体现锻钢部件的表面处理特征，各部件的装配贴合面做了细微的光影区分，方便清晰观察组件的装配关系。设计过程中重点还原了活塞连杆机构的运动逻辑，各部件的连接轴位置、运动自由度均符合曲柄连杆机构的实际运动规律，可直观展示活塞在气缸内的往复运动如何通过连杆转换为曲柄的旋转运动，清晰呈现内燃机动力输出的核心结构原理，模型整体结构完整无缺失特征，各部件间无干涉错位，能够直观展现活塞连杆组件的装配关系与结构特点，可用于内燃机结构原理展示、机械设计教学参考等场景。
