重载卡车驱动桥轮端轴组装配结构设计

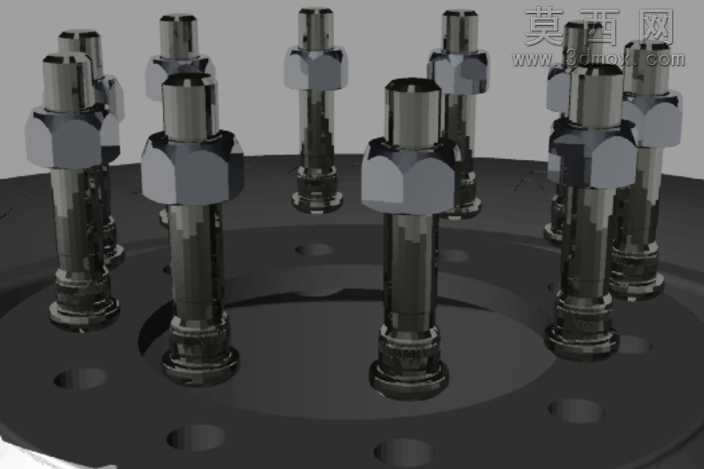

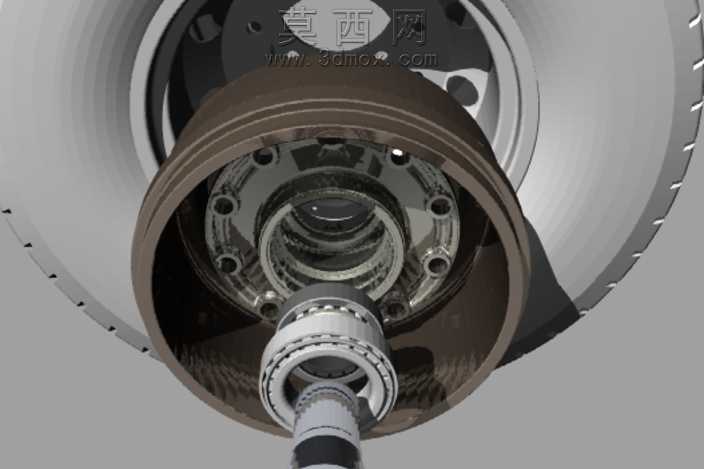

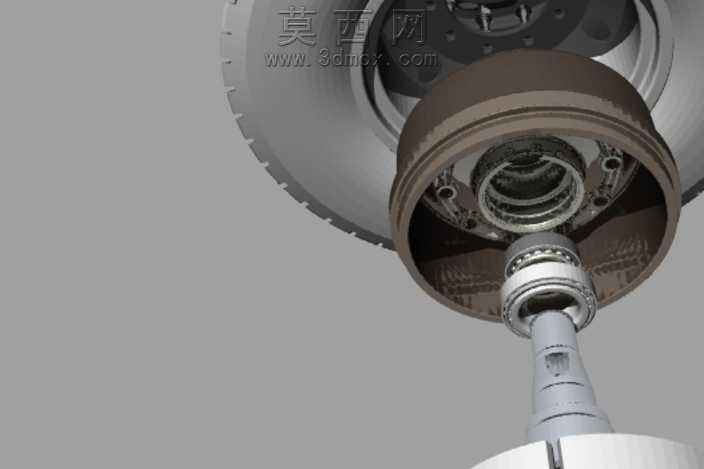

本作品为重载卡车驱动桥轮端轴组的三维装配设计，建模过程严格遵循商用车车轴的实际工程尺寸与装配逻辑，先以基准轴为核心定位基准，依次完成半轴、多级圆锥滚子轴承、轮毂内圈、制动鼓、轮毂外圈、轮边密封组件的零件建模，每个零件的倒角、退刀槽、安装孔位、配合公差带都按照重载商用车的行业设计规范进行还原，确保各部件的装配约束完全符合实际生产的装配顺序。渲染阶段采用金属材质分层处理工艺：轴承滚动体与滚道使用高抛光轴承钢材质，调整反射粗糙度参数还原淬硬轴承钢的冷金属光泽；制动鼓采用灰铸铁材质，添加细微的铸造纹理与使用磨损质感，避免塑料感失真；半轴表面做调质处理后的氧化皮哑光金属效果，密封橡胶件采用低反光黑色橡胶材质，区分不同部件的材质属性。结构设计上重点还原了轮端的载荷传递路径：半轴输出的扭矩通过花键传递至轮毂，双列圆锥滚子轴承承担径向载荷与转弯时的轴向载荷，制动鼓与轮毂的螺栓连接位做了精确的孔位对齐，轴承间隙的调整垫片结构也完整呈现，清晰展示了卡车轴轮端从动力输入到承载、制动的完整结构逻辑。设计过程中优先保证装配干涉检查的准确性，所有配合面都做了间隙校验，既还原了实物的结构细节，也通过剖视视角的渲染处理，将内部嵌套的轴承、油封、半轴配合结构清晰展现，让观看者可以直观理解重载卡车车轴轮端的装配关系与工作原理，整体建模精度满足结构展示、装配教学的使用需求，材质渲染贴近工业实物的视觉效果，没有过度夸张的特效处理，还原工业零部件的真实质感。
