迷你台式小型车床机械结构设计

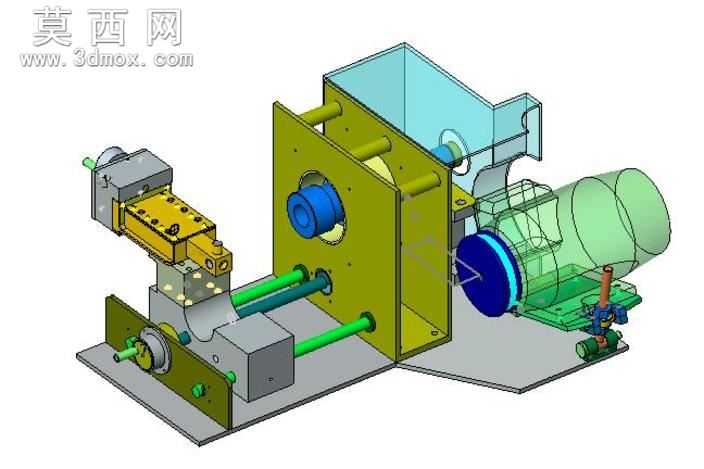

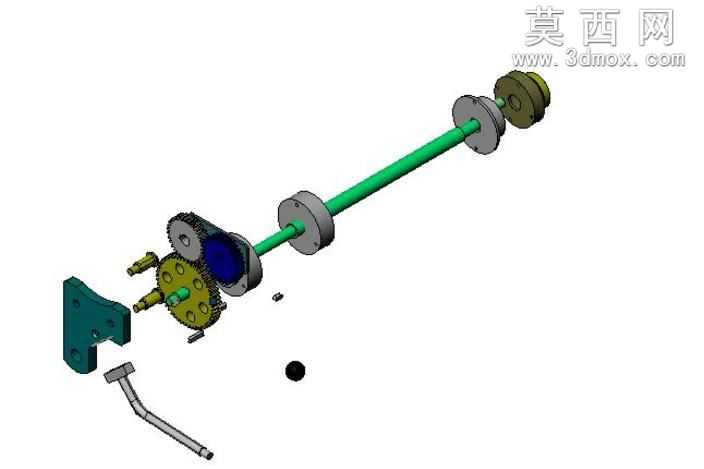

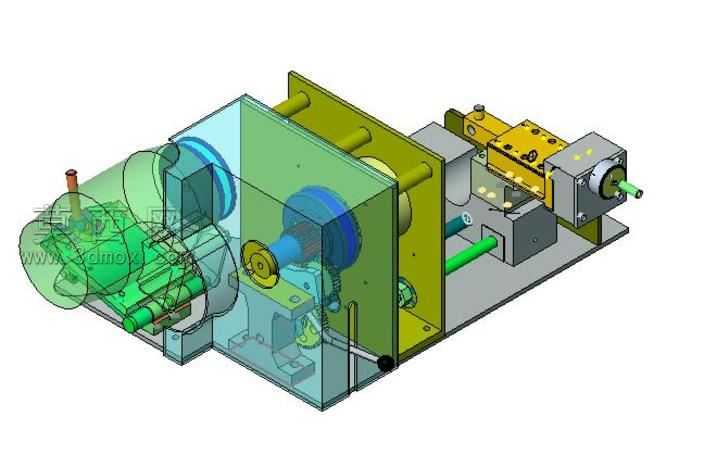

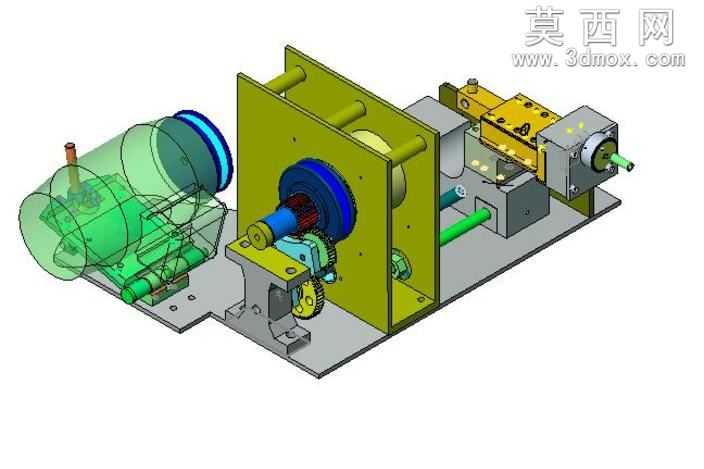

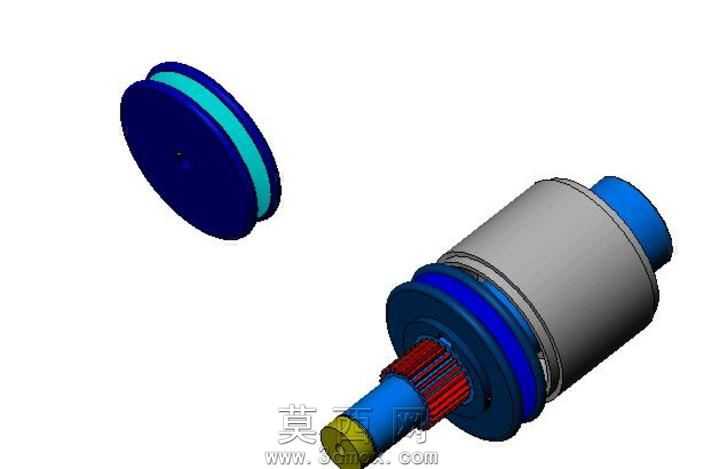

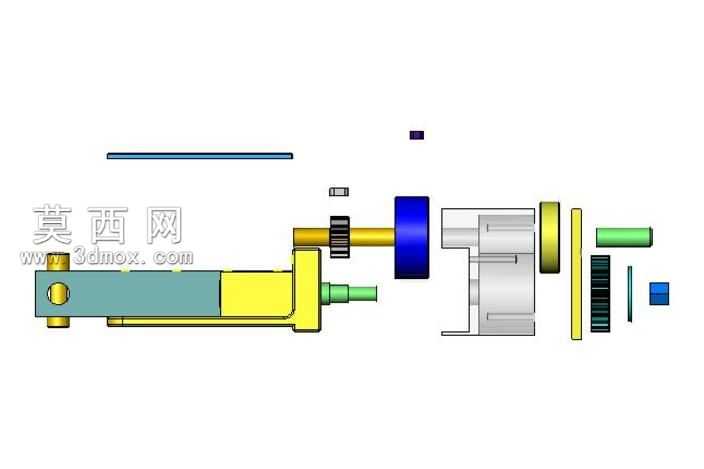

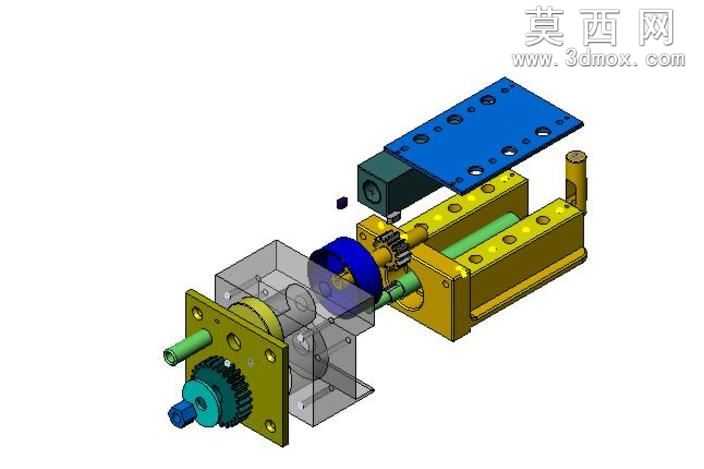

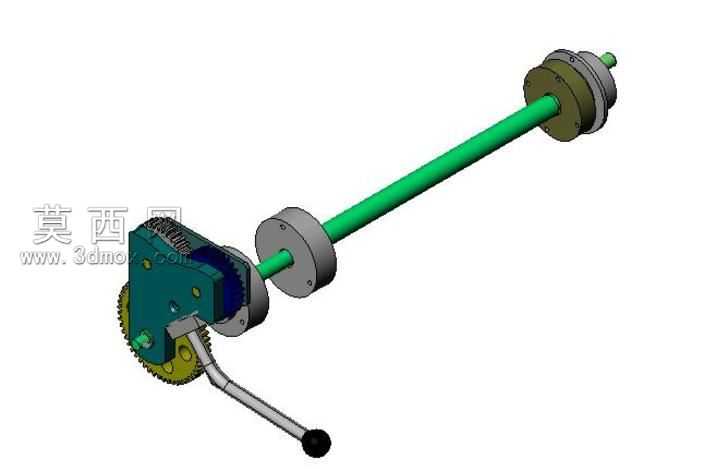

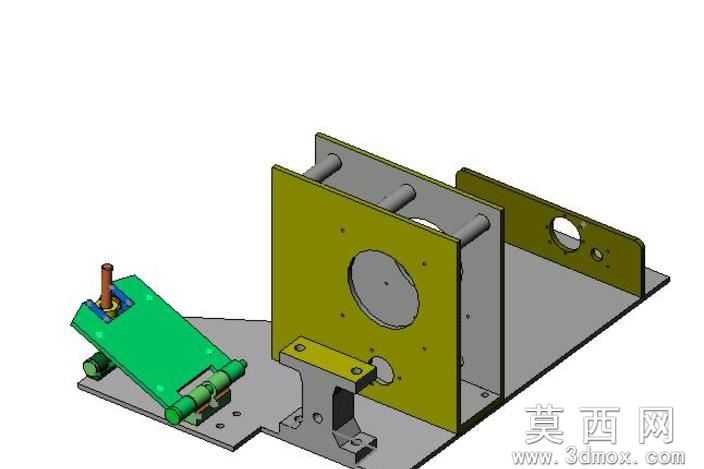

本作品为迷你型车床的完整三维结构设计，采用三维建模软件完成全零部件的参数化建模与整机装配，通过真实材质渲染还原实物的视觉质感。建模过程中严格遵循机械加工设备的设计逻辑，对每一处装配公差、安装孔位、配合间隙都做了精准的参数约束，确保模型具备实际加工参考价值。从结构组成来看，整机采用分体式钣金机架作为承载主体，两块立式安装的橄榄绿色涂装钣金立板通过横向圆柱导柱实现平行定位，立板上预留的主轴安装圆孔做了沉台与螺栓孔阵列设计，可适配小型主轴组件的固定安装，立板外侧的端板预留了不同直径的过孔与调节槽，用于传动部件的走线与张紧机构安装。床身底座采用灰色钣金折弯成型，表面做了安装孔位的阵列布局，既保证了机架的结构刚性，又通过轻量化的钣金设计控制了整机重量。床身左侧设计了倾斜式安装的绿色刀架进给组件，刀架底板通过螺栓固定在床身的调节槽位上，可实现横向位置的调整，刀架上方设置了可锁紧的刀具装夹位，搭配带铜套的调节手柄可实现小行程的进给微调，刀架下方的滚轮式导向组件可沿床身导轨做纵向滑动，满足小型工件的车削进给需求。主轴安装位下方设计了L型的灰色支撑座，通过螺栓与床身、立板实现三角固定，可承载主轴运转时的径向载荷，避免加工过程中出现机架振颤。渲染阶段针对不同零部件做了差异化的材质设置：钣金件采用哑光金属漆材质，还原冷轧钢板喷涂后的细腻质感；导柱、调节手柄等加工件采用金属镀铬与铜质材质，区分不同加工件的表面处理工艺；安装螺栓等标准件采用发黑处理的金属材质，提升模型的真实感。设计过程中充分考虑了迷你车床的使用场景，在有限的体积内整合了主轴安装、刀架进给、机架支撑、传动避让等核心功能模块，所有零部件的尺寸都经过比例校核，既满足小型工件的加工需求，又兼顾了桌面级设备的紧凑性要求，装配过程中对所有运动部件做了干涉检查，确保刀架进给、主轴转动等动作不会出现结构碰撞，整体结构布局合理，细节还原度高，可作为小型台式加工设备设计的参考案例。
