流体管路分流器工业结构三维设计

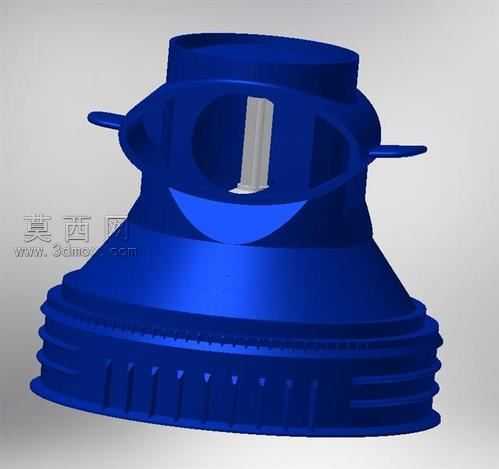

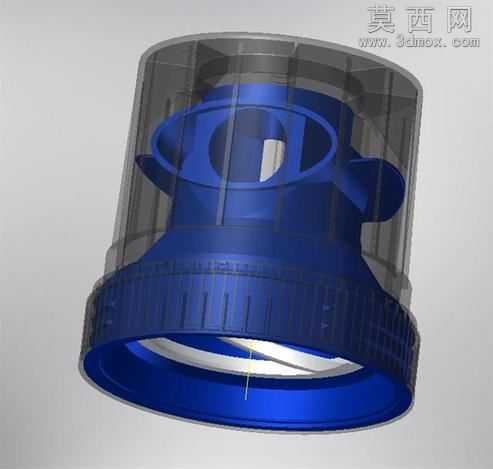

本作品为流体管路系统所用的分流器三维建模设计，建模阶段围绕流体分流的功能需求展开结构规划，首先确定主体的腔体容积与接口尺寸基准，以保证流体在腔体内流转时的压力均衡，避免出现局部紊流影响分流效率。建模过程中先构建主体的回转基础结构，再逐步修整出侧向的两个导流耳状结构，该结构既作为管路对接的定位基准，也可在安装时提供受力支撑点，降低装配过程中主体腔体的受力形变风险。主体上部的圆筒接口采用等壁厚设计，保证与上游管路对接时的同轴度，内壁做平滑过渡处理，减少流体进入腔体时的阻力；中部的球形扩容腔体是整个部件的核心结构，通过曲面建模保证腔体内部无棱角死角，避免流体长期滞留产生杂质堆积，同时曲面结构也能提升腔体整体的承压能力，在同等壁厚条件下获得更好的结构强度。下部的承托底座采用加宽的环形结构，增大部件安装时的接触面积，提升安装后的稳定性，底座与主体腔体的衔接处做圆弧过渡处理，避免应力集中导致的结构破损。渲染阶段采用深蓝色工程塑料材质模拟产品的实际生产材质，材质表面设置为哑光磨砂质感，还原工业塑料配件的真实视觉效果，光影渲染时突出腔体的曲面轮廓与结构衔接处的细节，清晰展现各部分的结构形态与厚度变化。整个设计过程充分考虑流体部件的实际使用场景，在结构设计上兼顾流体通过效率、结构承压能力与装配便利性，所有接口尺寸均遵循通用管路对接标准，可直接用于流体管路系统的方案验证、装配模拟与生产参考，模型的结构细节完整，各部分壁厚均匀，符合注塑成型的工艺要求，可直接对接后续的模具设计环节。
