带安装底座的双向传动轴齿轮泵结构

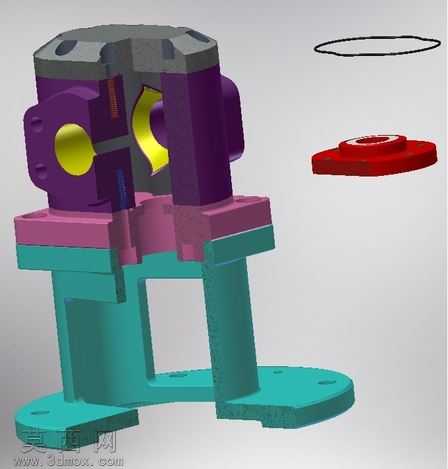

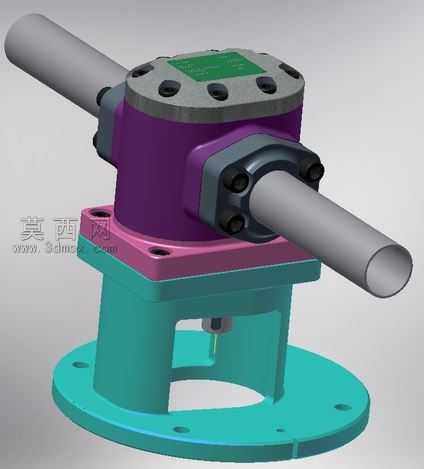

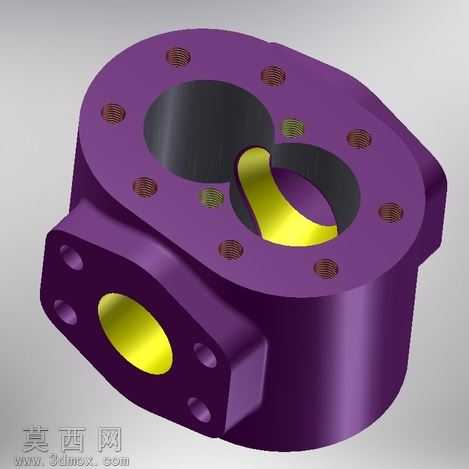

该作品为齿轮泵三维建模设计，整体采用参数化建模方式完成，各部件尺寸经过严谨校核，完全匹配实际工业生产中的齿轮泵装配逻辑。建模过程中首先完成底座部分的构建，底部法兰盘设计有均匀分布的安装孔，可直接通过螺栓固定在设备安装基面，底座上方的支撑框架采用镂空式结构，在保证结构强度的同时有效降低整体自重，减少材料消耗。泵体主体部分采用分层式结构设计，底部与底座衔接的法兰座做了加厚处理，提升连接稳定性，中间泵腔为容纳齿轮组件的核心区域，外壳做了圆弧过渡处理，避免应力集中问题。顶部端盖通过周向均匀分布的内六角螺栓与泵体紧固，端盖表面预留了密封槽位，可安装密封圈实现泵腔的高压密封，防止流体泄漏。两根传动轴呈垂直布局贯穿泵体，轴端做了阶梯轴设计，可适配传动连接件与外部动力源对接，轴与泵体衔接位置设计有轴承安装位与密封结构，保证转动过程中的同轴度与密封性。渲染阶段针对不同部件赋予了差异化材质，底座采用哑光青绿色金属漆材质模拟铸铁喷塑效果，泵体中段采用紫色哑光工程塑料材质，端盖为银灰色金属材质模拟铸铝氧化效果，传动轴为银灰色磨砂金属材质模拟调质钢表面处理效果，各部件材质区分清晰，可直观分辨不同结构的功能分区。设计过程中充分考虑了齿轮泵的工作原理，内部齿轮组件的啮合间隙、传动轴的支撑跨度、密封件的压缩量都经过合理推演，整体结构紧凑，传动路径短，可实现稳定的流体输送功能，适用于低压液压系统、润滑系统、小型流体输送场景，模型各部件可单独导出用于工程出图、装配模拟、运动仿真等后续工作。
