带操作手柄法兰式球阀三维结构设计

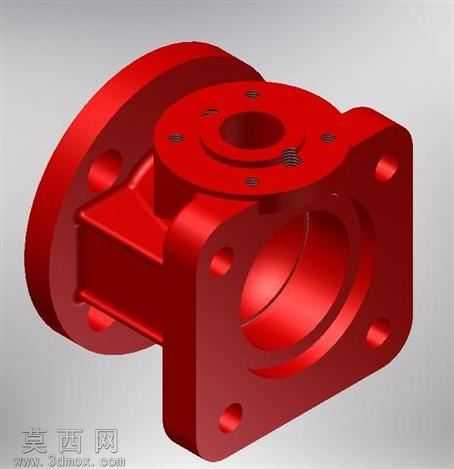

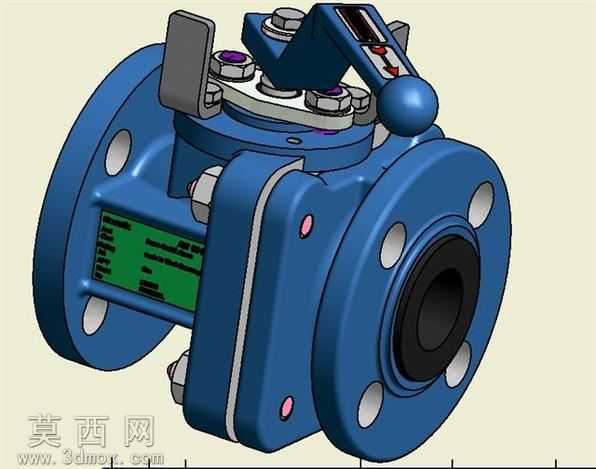

本作品为手动法兰式球阀的三维建模设计成果，建模阶段围绕球阀的核心功能结构展开，首先完成整体装配基准的搭建，以阀体流道中心线、阀杆旋转轴线为核心定位基准，确保各零部件的装配同轴度与位置精度符合阀门设计的通用规范。建模过程中对阀体部分做了精细化处理，阀体采用法兰连接结构，两端法兰的螺栓孔位置、密封面尺寸均参照通用工业阀门的标准参数设定，阀体内部流道做了平滑过渡处理，避免流体输送过程中出现不必要的压损。阀芯部分采用带通孔的球形结构，建模时严格保证球面的圆度与通孔的同轴度，确保阀芯旋转时能够实现流道的完全导通与截断，同时匹配密封件的安装位，预留出密封垫、密封圈的装配间隙，还原真实球阀的密封结构设计。阀杆部分连接顶部操作手柄与内部阀芯，建模时还原了阀杆的防飞出结构、与阀芯的卡接传动结构，确保操作扭矩能够稳定传递至阀芯，实现阀门的启闭控制。顶部操作手柄做了符合人体工学的造型设计，手柄表面增加防滑纹理结构，同时设置启闭状态的标识位，方便操作人员直观判断阀门的导通状态。渲染阶段采用半透明剖视效果展示内部结构，将阀体一侧外壳设置为半透明蓝色材质，清晰呈现内部阀芯、密封件、阀杆的装配关系，非剖视部分的阀体采用金属红漆材质，还原工业阀门的常见涂装效果，金属部件采用哑光金属材质模拟铸钢件的表面质感，密封件采用深色橡胶材质，手柄部分采用磨砂金属材质，不同材质的区分让整体结构展示更加清晰直观。设计过程中充分考虑了手动球阀的实际使用场景，各活动部件之间预留了合理的装配间隙，既保证结构运动无干涉，也还原了真实工业阀门的装配逻辑，整体模型完整呈现了法兰式手动球阀从外部连接结构到内部启闭机构的全部细节，可用于阀门结构教学、产品展示、管路系统装配模拟等场景。
