CSWA认证练习带侧槽凹弧方块零件

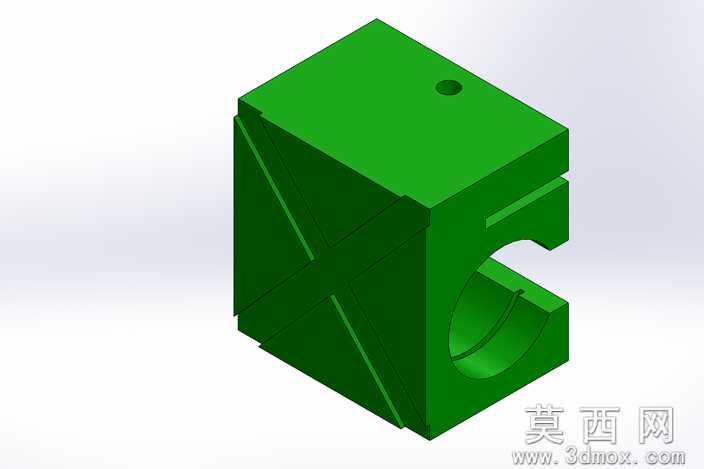

本零件为CSWA认证备考练习用机械结构件，整体以长方体为基础基体开展建模设计，建模过程遵循参数化设计逻辑，先通过草图绘制基体的矩形轮廓，拉伸生成基础方块实体，再逐步添加各类结构特征。零件侧面设计有交叉分布的加强筋结构，通过筋特征命令生成，筋条沿侧面斜向交叉排布，可在不显著增加零件重量的前提下提升侧面结构的抗形变能力，避免零件受侧向力时出现弯折变形。零件其中一个端面设计有开口式C型凹弧槽结构，该结构通过先绘制半圆草图再进行拉伸切除生成，槽壁为光滑圆弧面，可用于与圆柱类轴件实现卡合装配，槽体上下保留的凸边结构可对装配轴件起到轴向限位作用，防止装配后轴件出现轴向窜动。零件顶面设计有一个小型沉孔特征，通过异形孔向导命令生成，孔位位于顶面靠近边角的位置，可用于穿装定位销或者紧固螺丝，实现零件与其他对接部件的定位与固定连接。建模过程中对所有切除特征的边线做了微小圆角过渡处理，避免尖锐边角带来的应力集中问题，同时也符合实际机加工零件的工艺要求，减少加工过程中的崩边风险。渲染阶段采用哑光绿色塑料材质赋予零件表面，材质粗糙度参数设置适中，既可以清晰展示零件的所有结构轮廓，又不会因为过高的反光度遮挡结构细节，渲染视角采用等轴测视角，可同时观察到零件的顶面、带加强筋的侧面以及带凹弧槽的端面，完整呈现零件的整体结构特征。设计思路上完全贴合CSWA认证考试的建模考察要点，涵盖基础拉伸、筋特征、切除拉伸、孔特征、圆角等常用建模命令，尺寸标注逻辑清晰，所有特征均采用全约束草图绘制，修改参数时可实现特征的联动更新，适合SolidWorks初学者练习基础建模操作，掌握从基体到细节特征逐步搭建零件的建模思路，熟悉认证考试的题型特点与建模流程。
