剖分式半铜套滑动端轴承三维建模作品

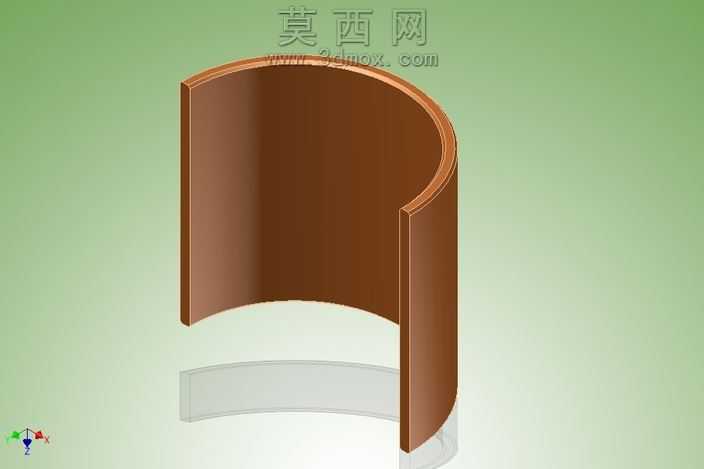

本作品为剖分式滑动端轴承的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先根据滑动轴承的径向承载、轴向定位需求确定核心尺寸参数，再逐步拆分构建各部分结构。模型主体为半剖式铜质轴瓦结构，建模时优先通过旋转凸台指令生成完整的薄壁套筒基体，再通过拉伸切除指令沿轴向对称平面切除一半结构，得到开口式的半瓦形态，同时对轴瓦的两端边缘做了微小的倒角处理，模拟实际加工中的去毛刺工艺，避免装配时刮伤配合轴颈。在材质与渲染表现上，主体轴瓦部分赋予铜合金材质，调整材质参数还原锡青铜的暖棕金属质感，添加适度的反射与粗糙度参数，模拟铜件经精加工后的亚光金属表面效果；配套的下半部分透明示意结构赋予半透明工程塑料材质，通过调整透明度与折射参数，清晰展现轴瓦与配套基座的装配位置关系，方便直观理解轴承的安装配合逻辑。结构设计上严格遵循滑动轴承的工程规范，轴瓦的壁厚均匀一致，轴向长度与内径的比例符合中等载荷滑动轴承的设计取值，开口端面的平面度通过建模约束保证与轴线平行，确保实际生产中剖分面能够紧密贴合，避免工作时出现错位漏油、承载不均的问题。渲染阶段采用渐变浅绿色背景，搭配软件自带的三维坐标系标识，清晰展示模型的空间方位，通过三点布光法打光，主光源从斜上方投射突出轴瓦的曲面轮廓，辅助光源补光暗部避免细节死黑，轮廓光勾勒轴瓦的边缘线条，让整体渲染效果清晰直观，既能够完整展现轴承的结构形态，也能清晰呈现材质质感与各部分的配合关系，可用于机械设计教学、装配示意、产品选型参考等场景。
