方体基座带侧通接口的嵌套式筒座零件

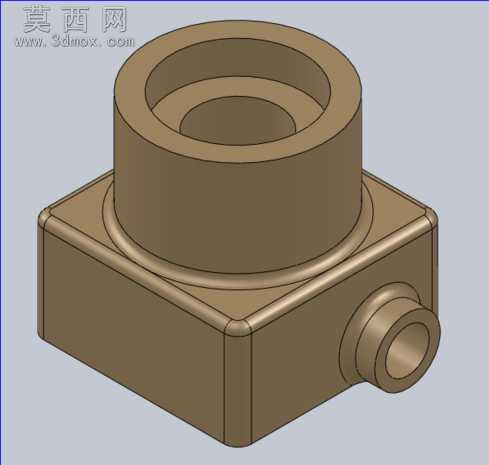

该零件采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面为基础绘制方形基座的截面草图，对基座的四个边角添加等半径圆角特征，避免应力集中的同时提升零件外观质感，随后通过拉伸凸台命令生成基座的实体主体，基座顶面预留环形定位凸台的安装基准面。顶部嵌套筒座部分采用同轴心的多层回转体结构设计，建模时以基座顶面中心为回转中心，分别绘制三层直径递增的圆形草图，通过拉伸凸台生成阶梯式嵌套筒身，筒身内部为同轴阶梯空腔，可适配不同直径的管件插入对接，筒身根部与基座顶面衔接处添加环形圆角过渡，消除直角衔接的应力薄弱点。侧面通口部分以基座右侧立面为草图基准面，绘制带圆角的接口截面，通过拉伸凸台生成侧向短管结构，短管内部为贯通式空腔，与顶部筒座的内部腔体连通，满足介质流通或线缆穿设的功能需求，短管外端同样做圆角收边处理。材质渲染阶段选用金属铜质感的哑光棕褐色材质，调整材质的粗糙度与反射参数，还原金属机加工零件的真实表面质感，渲染时添加柔和的环境光与定向光源，清晰呈现零件各结构的轮廓转折与曲面过渡效果，避免阴影过重遮挡结构细节。设计过程中充分考虑零件的加工可行性，所有拔模角度、圆角半径均符合常规五金零件的机加工工艺要求，各腔体的同轴度、相邻面的垂直度均添加对应的几何约束，保证模型导入工程图模块时可直接生成符合生产要求的尺寸标注与形位公差标注，整体结构紧凑，功能分区明确，可作为液压、气动管路系统中的转接座类零件使用，也可作为小型设备的壳体基座承载对应功能组件。
