工业传动款离心式鼓风机结构设计

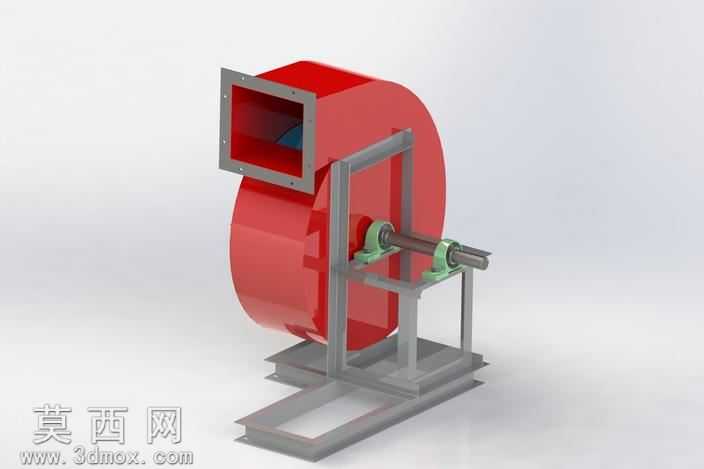

做这个离心鼓风机模型的时候，我特意从装配逻辑视角切入，先把实际设备里最容易出配合问题的传动端作为建模起点，没有先画显眼的红色蜗壳，反而先抠主轴和轴承座的配合尺寸——毕竟现实里这类风机最常见的故障就是主轴同轴度偏差导致的震动，建模时特意给轴承座预留了0.2mm的装配调整间隙，两个绿色的轴承支座安装孔位做了长圆孔设计，方便实际装配时微调主轴的水平度，不会像硬连接那样一点加工误差就装不上。

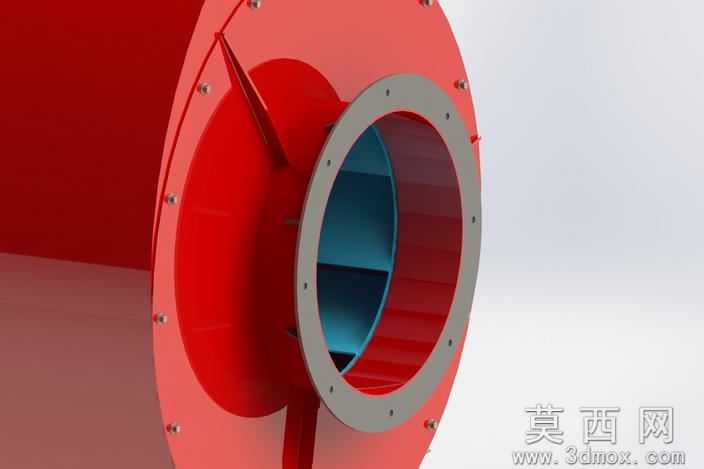

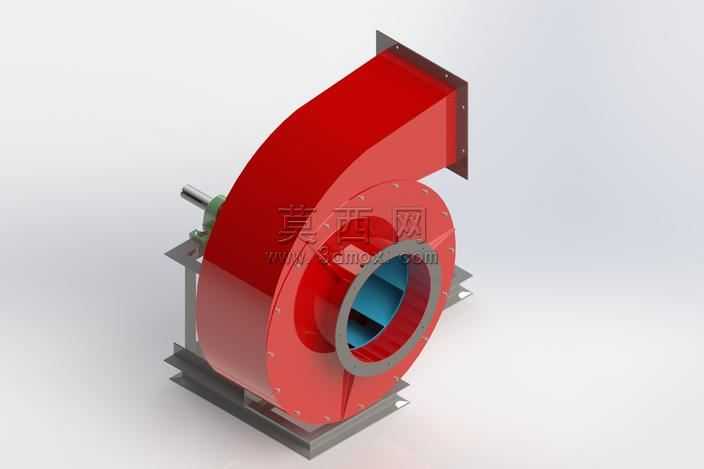

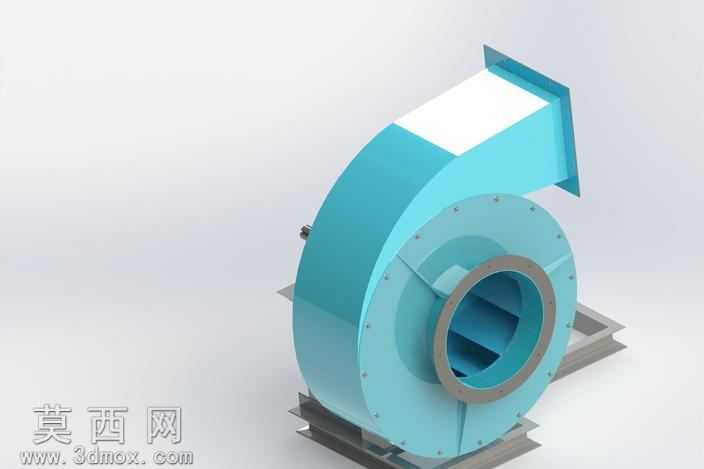

蜗壳部分没有直接用规则螺旋线扫掠，考虑到实际钣金加工的折弯特性，把蜗壳的型线拆成了四段不同曲率的圆弧拼接，每一段的折弯半径都匹配常见的钣金折弯机加工参数，进风口的方形法兰边特意做了外翻的折边结构，还在法兰面上留了螺栓孔的沉台，既保证法兰连接的密封性，也避免螺栓头突出影响外接风管的安装。蜗壳内部和叶轮的间隙控制在3mm，既不会因为间隙太小出现运转碰擦，也不会因为间隙过大漏风影响风压，这个数值是参考了实际小型离心风机的装配公差来定的。

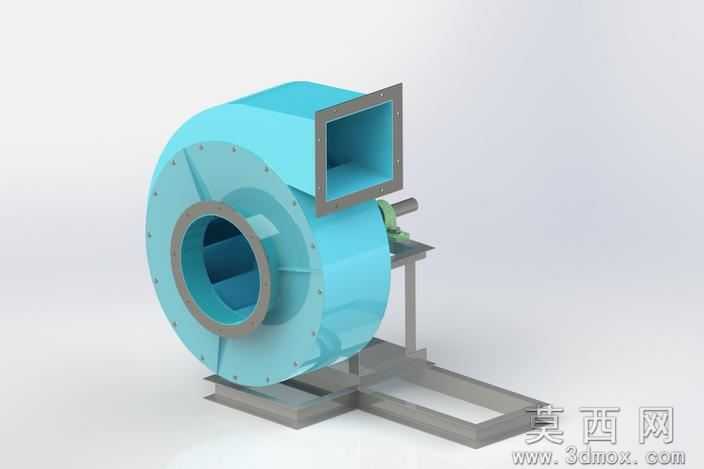

支架部分没有做多余的装饰性结构，全部采用等边角钢的截面轮廓，底部的安装底座做了两道平行的滑槽，方便后期安装电机的时候调整皮带张紧度，支架和蜗壳的连接位置特意加了三角加强筋，对应实际设备里的焊接加强结构，避免风机运转时的震动导致支架焊缝开裂。主轴伸出端特意做了键槽结构，方便后期装配皮带轮或者联轴器，没有做成光轴，毕竟光轴传动根本没法传递足够的扭矩带动叶轮转动。

材质调试的时候，蜗壳部分用了哑光的工业红漆质感，特意降低了反光度，模拟实际设备使用一段时间后漆面略带磨砂的质感，不会像亮面塑料那样显得廉价；支架和主轴用了不同的金属质感，支架是偏暗的铸铁喷漆质感，主轴是亮面的45号钢质感，轴承座特意用了偏绿的铸钢质感，区分不同部件的材质差异，光影调试的时候把主光源打在蜗壳的曲面位置，刚好能突出蜗壳的螺旋曲面弧度，也能把支架的层叠结构阴影打出来，让整个模型的结构层次更清晰。

整个模型没有做多余的花哨结构，所有的结构细节都对应实际工业风机的生产装配需求，不管是用来做实训教学的装配演示，还是做排风系统的布局模拟，都能直接对应实际设备的安装逻辑，不会出现和现实设备脱节的结构错误。
