双腔反烧式木炭炭化处理设备结构

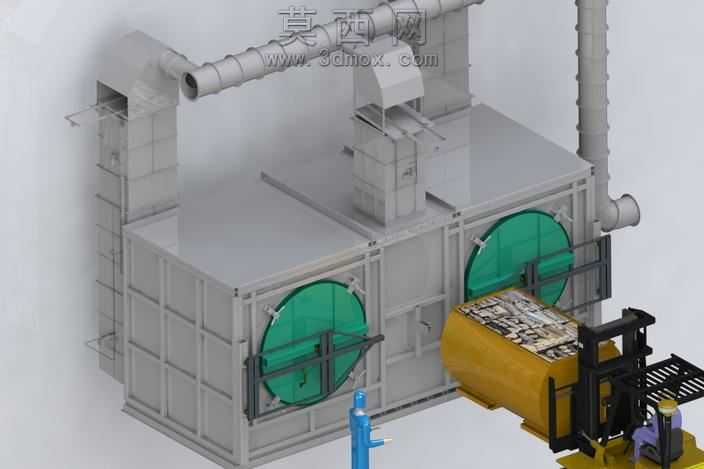

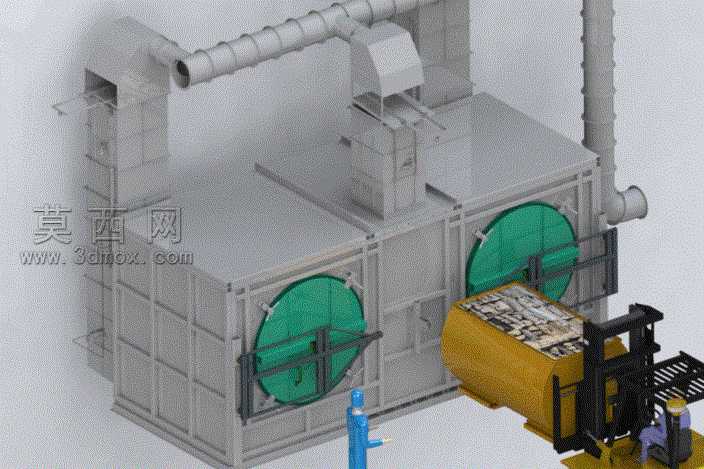

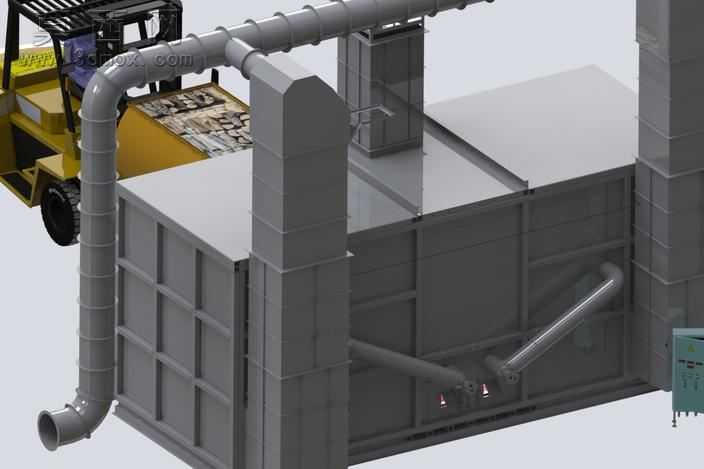

现场炭化作业最容易被忽略的隐患，是单炉体进出料时的烟气无组织逸散，传统直烧炉每次开炉投料，高温裹挟未充分裂解的可燃气体直接外泄，既浪费热效也埋下车间爆燃风险。这套双腔反烧结构的炭化设备，从装配逻辑上把进出料工位和燃烧腔体做了物理分隔，两个圆形炉门采用侧压式密封结构，炉门边缘的环形压紧架预留了3mm的密封件安装公差，现场装配时不需要反复修磨门框平面，压紧手柄转动到锁止位就能靠周向均匀的压力把耐高温密封垫压实，避免局部漏烟。炉体侧面的排烟管路采用分段法兰连接，每段管路的转角处都预留了清灰口，不用整体拆解管路就能清理管道内积存的炭灰，日常维护的拆装工作量比一体式焊接管路减少六成以上。配套的上料工位直接适配厂区现有叉车作业，料桶的定位卡槽刚好对准炉门下方的导轨，叉车把装满原料的料桶举升到对应高度后，顺着导轨就能直接把料桶推进炭化腔，不需要额外加装吊装辅助设备，也避免了人工上料时高温灼烫的风险。炉体顶部的二次燃烧室和主腔体之间采用错层风道设计，主腔体溢出的可燃气体不会直接顺着排气管排出，会先进入顶部的高温滞留区充分燃烧，多余的热量顺着夹层风道回流到炉腔外壁给待炭化原料预热，不用额外加装外预热装置就能把热效率提升近三成。炉体底部的支座采用加厚型钢焊接，每个支座的安装面都预留了地脚螺栓的调节长孔，现场安装时哪怕地面存在少量平整度误差，也能通过调整螺栓位置把炉体找正，不用额外做二次灌浆找平。观察口的位置特意设置在炉门侧上方，站在地面操作位就能直接看到腔体内的燃烧状态，不需要攀爬梯架凑近高温炉体查看，日常巡检的安全冗余更高。两个腔体可以交替作业，一个腔体处于炭化保温阶段时，另一个腔体可以完成出料、装料的操作，全程不需要停炉等待，整套设备的连续作业效率比单腔炭化炉提升一倍，也避免了反复启停炉带来的热量损耗和耐火材料热震损伤。
