工业级气体洗涤净化处理设备三维设计

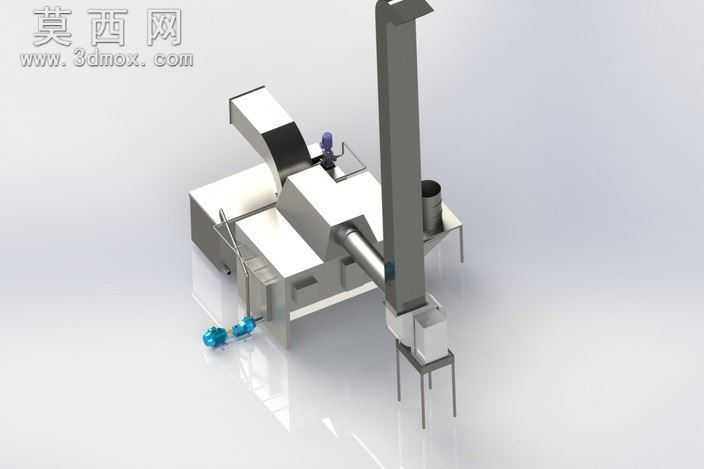

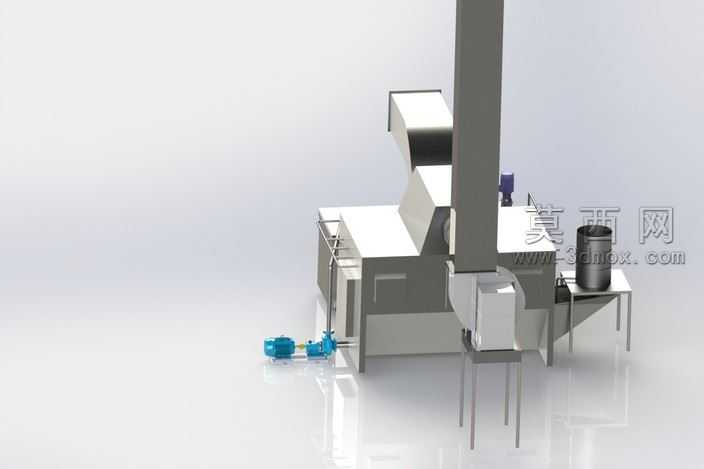

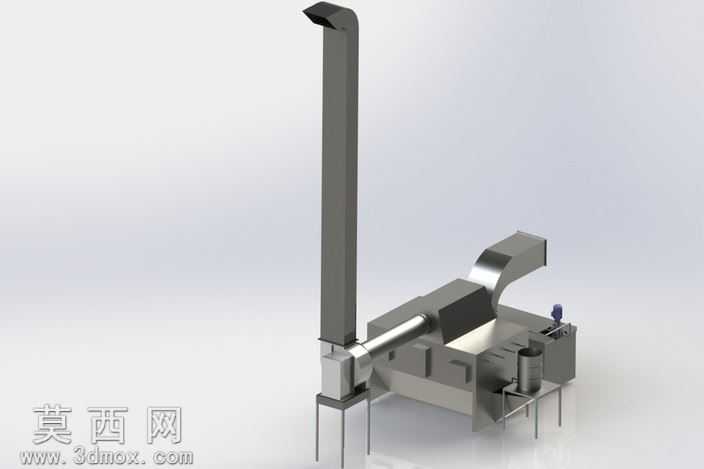

本作品为工业气体洗涤净化设备的三维建模设计成果，整体采用模块化设计思路完成全结构搭建，建模过程中严格遵循工业环保设备的设计规范，对设备各功能单元的尺寸比例、装配关系进行了精准还原。模型主体包含进气导流段、喷淋洗涤腔、气液分离段、排气烟囱、药剂循环管路、支撑机架、配套动力泵组等核心结构，各部件间的连接法兰、检修门、观察口、管路支架等细节均做了完整建模，未做过度简化处理，能够清晰展现设备的内部构造与外部装配逻辑。材质渲染阶段，针对不同部件的实际工业用材赋予了对应材质属性：设备主体壳体采用哑光不锈钢材质，还原金属板材的磨砂质感与轻微反光特性；循环管路采用亮面工程塑料与镀锌钢管材质区分，动力泵组做了铸铝外壳与蓝色防护漆的材质区分，支撑机架采用碳钢喷塑的深灰质感，地面添加了柔和的反光效果模拟工业车间的环氧地坪环境，整体渲染光影柔和，结构层次清晰，能够直观呈现设备的实际外观形态。结构设计上，该设备采用卧式喷淋与立式脱水相结合的结构形式，进气端设置导流板均匀分布气流，避免偏流降低洗涤效率；洗涤腔内部预留了喷淋层、填料层的安装空间，外部配套的循环泵组通过管路与腔体底部的储液槽相连，实现洗涤药剂的循环利用；排气段设置的除雾结构能够脱除气流中携带的液滴，减少排气带液问题；侧边设置的药剂存储桶通过管路与循环系统连通，可实时补充洗涤药剂，设备底部的支撑腿做了高度可调的结构设计，适配不同安装地面的找平需求。建模过程中对各部件的干涉情况做了校验，确保所有活动部件、连接部件不存在装配冲突，管路走向符合流体输送的阻力要求，整体模型结构完整，细节丰富，可用于环保设备方案展示、结构教学、装配模拟等场景。
