佳明Edge705骑行GPS码表三维设计

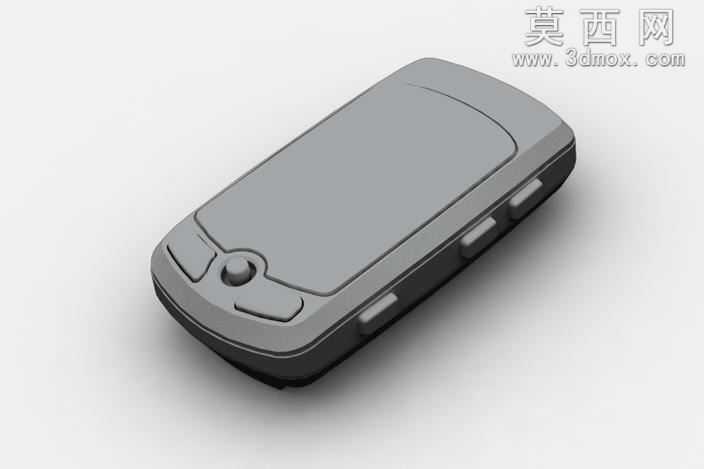

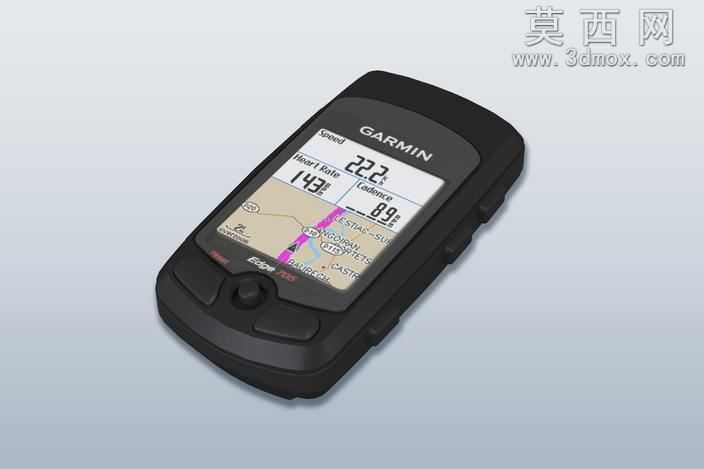

做这个骑行码表模型的时候，最先抠的是手持贴合的弧面，毕竟骑友长时间攥着或者装在车把上，边缘硌手的话实际使用体验会很差，所以机身侧边的过渡曲面没有做生硬的直角，而是顺着握持时指腹的贴合弧度慢慢收窄，连侧边按键的凸起高度都反复调了好几次，太高容易误触，太低戴骑行手套的时候按不到位。屏幕区域的边框做了微微下沉的台阶，既还原了真机屏幕嵌在机身里的层次感，也给后续如果要做屏幕保护膜的装配预留了合理间隙，不会出现面与面直接干涉穿模的问题。机身正面的功能按键排布，没有直接照着贴图描轮廓，而是把每个按键的按压行程间隙做了出来，按键和机身壳体之间留了均匀的0.3mm缝隙，模拟真实产品的装配公差，不会看起来像一体印上去的图案。背面的电池仓卡扣位置，特意做了卡扣的卡合凸起结构，不是单纯做个平面凹槽应付，毕竟这类手持户外设备，电池仓的扣合结构是很核心的细节，哪怕是做外观模型，这些结构的存在感也能让模型真实度提上来。做曲面的时候最费时间的是机身上下盖的分型线位置，顺着机身弧度走的分型线不能有生硬的折角，要让上下壳的配合面完全贴合，偏移壳体厚度的时候也没出现曲面破面，把壳体壁厚控制在均匀的2mm，符合这类塑料外壳产品的常规注塑壁厚要求，不会出现壁厚突变导致的建模瑕疵。材质调试的时候，机身主体用的是细磨砂黑塑料质感，没有做亮面反光，毕竟户外骑行设备要防眩光，亮面材质在太阳下会反光影响看屏幕，按键部分做了稍微软一点的橡胶质感，和硬塑料的机身形成质感区分，屏幕表面加了一层极薄的高透玻璃层，带一点点微弱的环境反光，不会像死面一样呆板。屏幕上的显示内容没有做过度复杂的渲染，只是把速度、心率、导航路径这些核心显示元素做了清晰的呈现，毕竟模型的核心是还原设备本身的结构形态，没必要把屏幕内容做的喧宾夺主。侧边的防滑凸点也做了细微的弧度凸起，不是尖锐的颗粒，摸上去（视觉上）是柔和的防滑触感，符合真机的握持设计逻辑。整个模型没有做多余的夸张变形，所有结构都围绕真实骑行码表的使用场景来还原，哪怕是容易被忽略的挂绳孔位置，也在机身角落做了贯通的小孔结构，方便后续如果要做挂绳配件的装配，整体做下来没有为了省面砍掉关键的结构细节，也没有加没必要的冗余装饰，刚好把这款经典骑行GPS码表的形态和核心结构特征还原到位，不管是做产品展示还是骑行相关的场景装配，都能直接用。
