四凸耳开槽式法兰连接盘结构设计

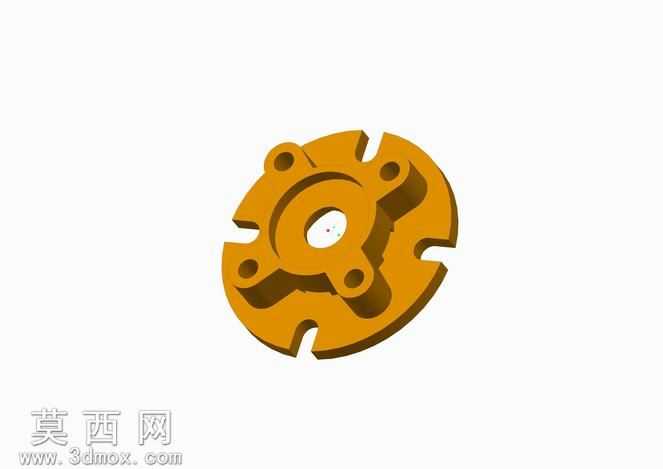

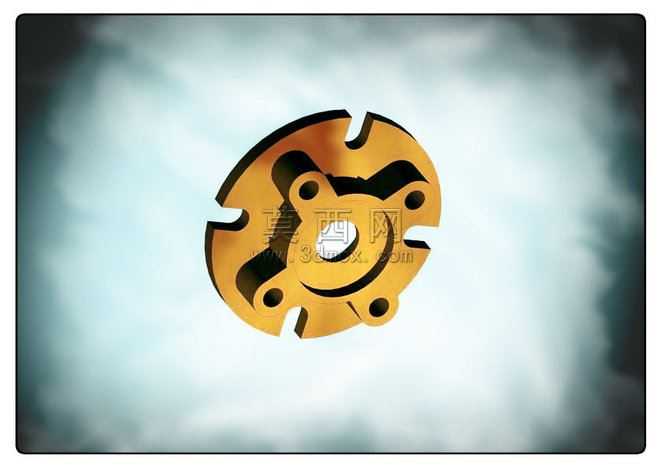

做这个连接盘建模的时候，最先敲定的是中心基准孔的定位逻辑，毕竟这类盘件核心是要保证和轴件的同轴度，中心孔特意做了带小倒角的沉台结构，不是直上直下的通孔，装配的时候轴端能顺着倒角滑入，不用反复对位找正，也能避免硬敲把孔边磕出毛刺影响配合精度。盘体上四个带安装孔的凸耳不是随便均匀摆的，特意把凸耳的根部做了圆弧过渡，没有做直角衔接，直角处应力集中太明显，设备运行久了容易从根部裂，圆弧过渡能把锁紧螺栓带来的压紧力均匀分散到整个盘面上，不会在凸耳根部攒着应力。盘边缘的四个缺口槽也不是为了好看做的造型，一开始想做整圆外轮廓，后来考虑到安装位旁边有三个凸起的定位销，整圆的话盘体放下去会和定位销干涉，特意在对应位置铣出缺口，刚好能卡进定位销的间隙里，还能顺带起到周向防转的作用，不用额外加防转销，省了一个零件的装配工序。凸耳上的安装孔也做了小细节处理，孔口做了0.5毫米的锪平，不是直接钻通，这样锁紧螺栓的螺母端面能完全贴实在盘面上，不会因为孔口的铸造斜度或者加工毛刺导致螺母压歪，锁紧的时候受力均匀不会松脱。建模的时候曲面部分没做多余的花哨造型，所有过渡圆弧的半径都统一成R2，不管是凸耳根部还是槽口边缘，加工的时候铣刀不用频繁换半径参数，一次走刀就能把所有过渡位加工完，能省不少加工时间。材质选的是常用的45号钢，渲染的时候特意把表面调成哑光氧化的暖黄色金属质感，没有做亮面镀铬的效果，毕竟这类零件都是装在设备内部做传动连接，亮面处理不仅没必要还容易反光，装配的时候晃眼看不清对位标记，哑光质感更贴近实际生产里的表面处理状态。中心孔周围的环形凸台也做了高度差设计，凸台比盘面高出1.2毫米，和配合件接触的时候只有凸台端面贴合，不用整个盘面都做精加工，既能减少精加工的面积降低加工成本，还能保证配合面的接触精度，不会因为盘面大平面的平面度误差导致配合不实。
