带散热结构的12mm直径激光二极管组件

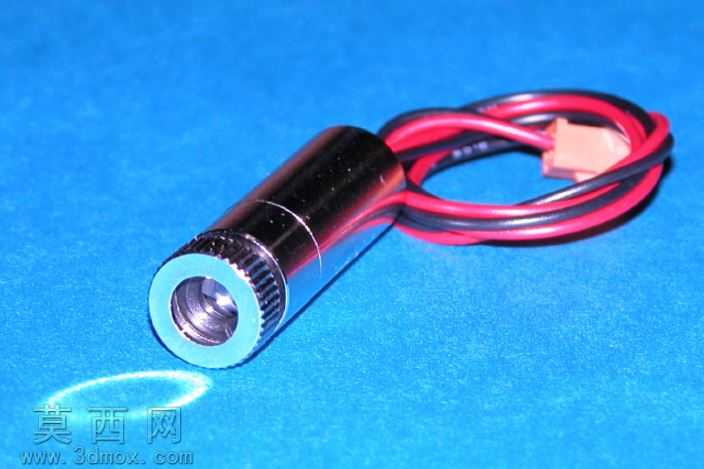

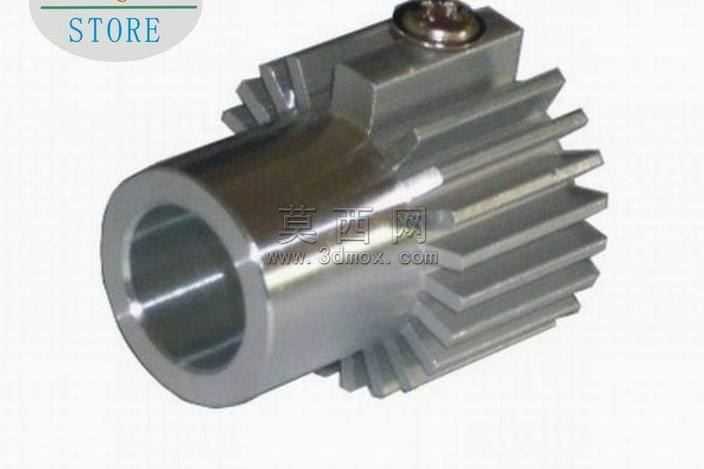

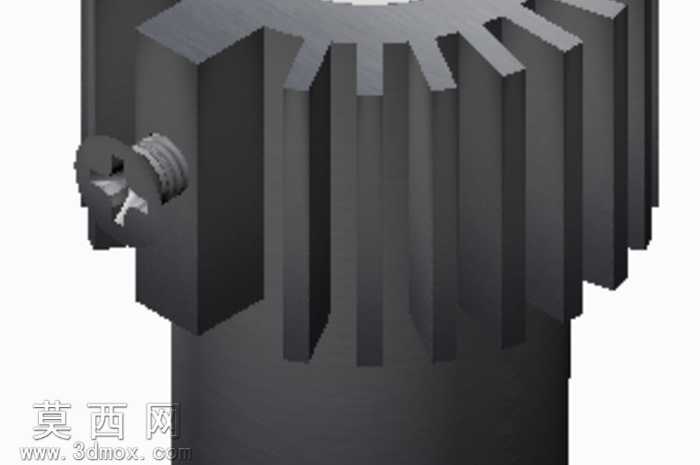

做这个模型的时候最先卡壳的是散热齿的排布，一开始想做等距直齿，算完热传导路径才发现靠近安装螺孔的位置热量堆积更明显，特意把那一侧的齿间距收窄了0.3mm，齿根做了R0.2的圆角过渡，避免CNC加工的时候应力集中崩刀，也能让热量顺着齿根更快导到齿尖。那个侧面的十字槽紧定螺钉没直接调标准件库，特意把螺纹收尾的不完整牙型做出来了，跟散热座的螺纹孔配合的时候留了0.05mm的间隙，模拟实际装配里的滑配公差，不会出现模型里拧死现实里装不上的问题。激光二极管本体的定位台做了0.1mm的轴向限位凸台，刚好卡进散热座的沉孔里，不用额外打胶就能保证光轴和安装面的垂直度，做光学校准的时候能省不少调机时间。曲面处理上没给散热齿做过度的倒角，齿尖保留了0.1mm的直边，渲染的时候特意把金属材质的粗糙度调到1.6，模拟铝挤型材开完模之后的喷砂氧化质感，螺钉部分用了镀锌彩钝的材质，光影调试的时候打了45度侧光，刚好能把齿间的阴影层次打出来，能直观看出每个齿的厚度差。一开始还想在散热座尾部做走线槽，后来考虑到实际应用里很多用户会自己改接线方向，就把尾部做成了平端面，留了足够的后期改装空间，不会因为预设结构限制实际使用场景。整个模型的配合间隙都是按小功率光电器件的实际装配公差做的，不管是做3D打印手板验证，还是直接出图开铝挤模都能用，不用再二次调整结构尺寸，学生做光电类课程设计的时候拿过去改改参数就能直接用，工厂做小功率激光模组的前期方案验证也能省不少建模时间。
