挤压铝型材冷却散热器结构设计

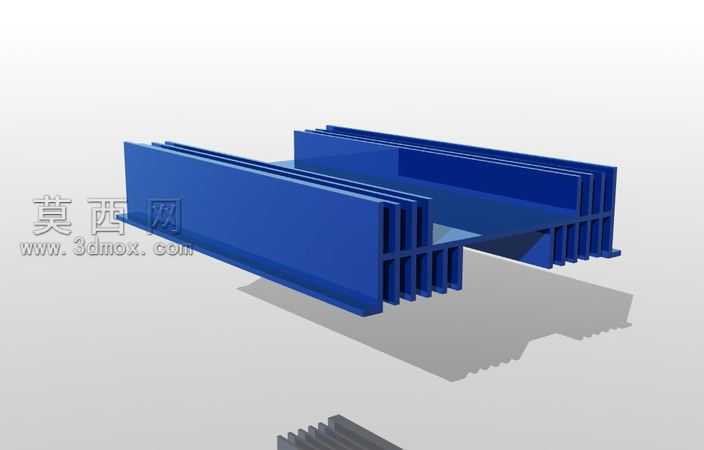

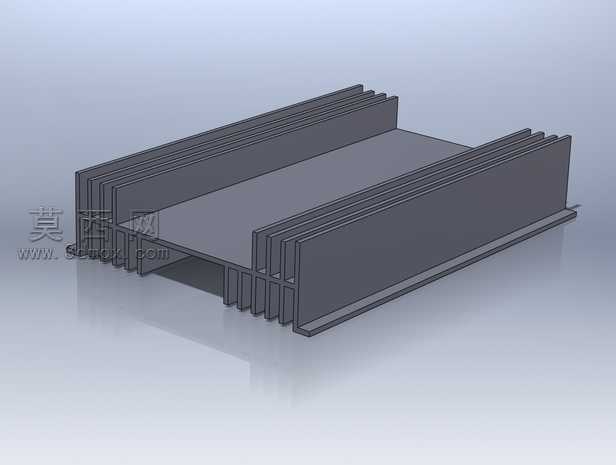

做这个散热器建模的时候，最先敲定的是挤压成型的工艺适配逻辑，毕竟这类铝挤散热器要开模量产，所有鳍片的排布、壁厚差都得卡在挤压工艺允许的公差范围内，不能为了堆散热面积瞎做薄壁深槽，不然挤出来的型材容易变形弯扭，后续裁切加工的报废率会高得离谱。一开始画鳍片排布的时候试过等间距等厚度的方案，算下来热交换面积够，但流体仿真的时候发现中间区域的空气滞留太严重，热空气排不出去，散热效率反而上不去，后来把两侧的鳍片做了梯度厚度调整，靠近安装基面的位置鳍片稍厚，往外延伸的部分逐步收薄，相邻鳍片的间距也做了细微的错落，不是完全等距的阵列，这样空气流过的时候能形成微小的紊流，不会在鳍片缝隙里形成静止的隔热层。基面部分特意留了和发热元件接触的平整安装面，没有做多余的沟槽，就是为了保证接触热阻降到最低，中间的分隔槽不是随便开的装饰槽，是为了把两个独立发热区域的热传导路径隔开，避免两个热源的热量在基座里互相叠加，造成局部温度过高。建模的时候鳍片和基座的过渡圆角反复调了好几次，圆角太小的话挤压的时候模具容易崩角，圆角太大又会占掉有效散热面积，最后定的R角刚好兼顾模具寿命和散热面积的利用率。渲染调材质的时候选了阳极氧化蓝的铝材质，不是随便选的颜色，蓝色阳极氧化层的热辐射系数比裸铝高不少，实际使用的时候能提升辐射散热的效率，光影调试的时候特意把侧光打在鳍片的缝隙里，能直观看到每道鳍片的拔模斜度——所有鳍片都带了极小的拔模角，方便挤压后脱模，不会卡模。两侧的安装凸耳做了下沉的安装位，螺丝锁付的时候不会凸出来刮到周边的线材，凸耳和基座的连接位置做了加强筋，避免安装的时候用力过猛把凸耳掰断。整个模型没有做多余的装饰结构，每一处凸起和凹槽都服务于散热效率或者加工装配的需求，鳍片的端部做了微小的倒角，既避免裁切后的锐边割手，也不会因为倒角太大损失端部的散热面积。
