纤维增强混凝土材质专用数控机床结构设计

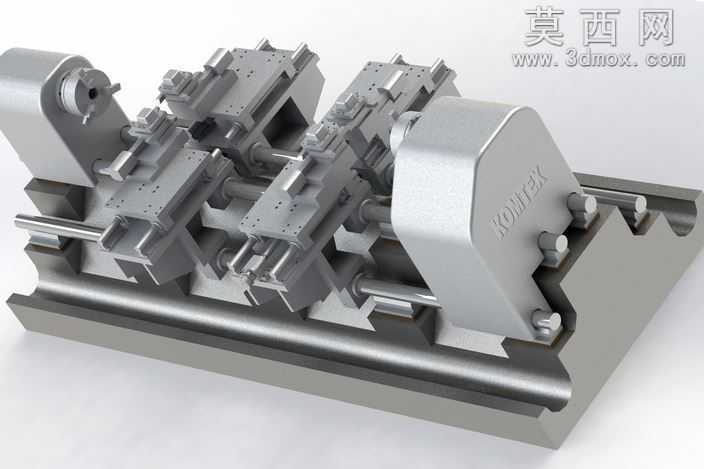

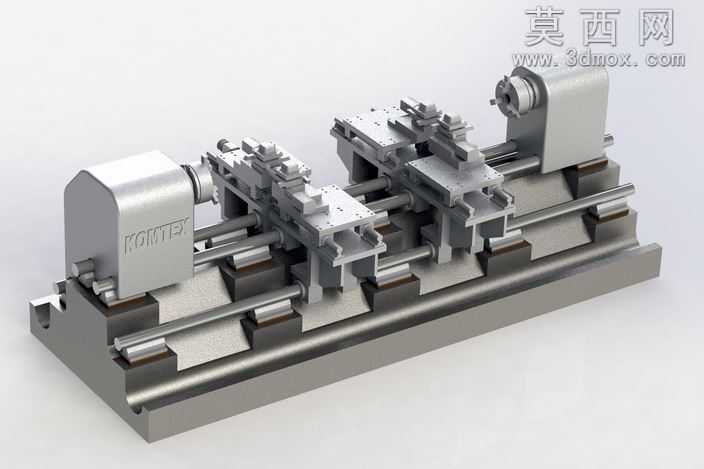

本作品为适配纤维增强混凝土床身的专用数控机床三维建模设计，整体建模过程严格遵循机械加工设备的实际设计逻辑，在SolidWorks平台中完成全参数化零件建模与整机装配，确保各部件间的装配公差符合实际生产的精度要求。建模阶段首先完成床身主体的结构搭建，针对纤维增强混凝土材料的高阻尼、低形变特性，对床身的承载基面、导轨安装位进行了针对性的结构优化，预留了材料浇筑的工艺避让空间，同时保证床身的整体刚性满足高速切削加工的抗振需求。随后依次完成主轴箱、双工位进给拖板、导轨副、尾座、夹持工装等核心部件的独立建模，每个零件的特征构建均还原真实机加工件的工艺细节，包括主轴端的安装定位止口、拖板的丝杠螺母安装座、导轨的滑块固定孔位、夹持工装的定位槽结构等，未对零件结构进行过度简化，确保模型可直接用于后续的工程分析与工艺参考。材质渲染阶段针对不同部件的实际材质进行区分设置：床身主体赋予纤维增强混凝土的哑光颗粒质感，还原复合材料的表面肌理；主轴箱、拖板、尾座等金属结构件赋予磨砂铸铁与抛光钢材的差异化材质，清晰区分铸造件与机加工件的视觉差异；导轨、丝杠等传动部件赋予高反光的金属镀铬质感，突出传动部件的精密加工属性；操作端的标识区域做了哑光铭牌材质处理，提升模型的真实感。整机结构采用对称式双主轴布局设计，搭配多组可调节夹持工位，可同时完成多件工件的加工作业，有效提升加工效率；导轨采用线性重载导轨搭配滚珠丝杠的传动组合，保证进给过程的平稳性与定位精度；床身底部设计有可调式支撑脚结构，可适配不同安装地面的水平调节需求。整体设计充分结合纤维增强混凝土材料的性能优势，在保证机床整体加工精度的前提下，有效降低床身的振动传导，提升机床长时间加工的稳定性，模型装配完成后经干涉检查验证，所有运动部件均无行程干涉，可完整模拟主轴转动、拖板进给、尾座伸缩等实际作业动作，可作为专用数控机床设计、复合材料机床结构研发的参考三维模型使用。
