DIY小型数控钻磨一体机结构设计

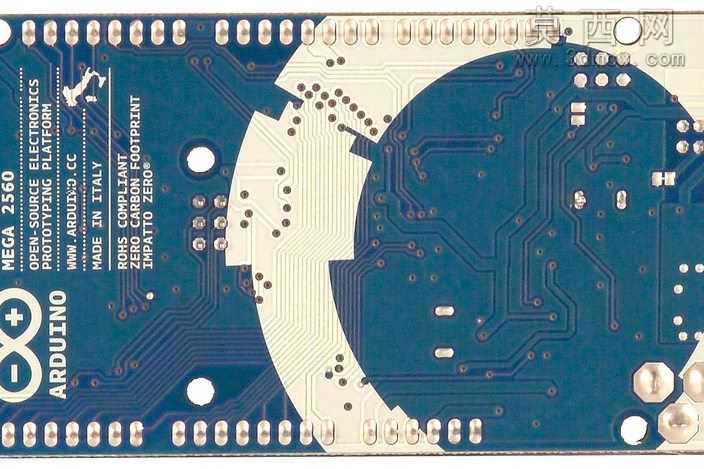

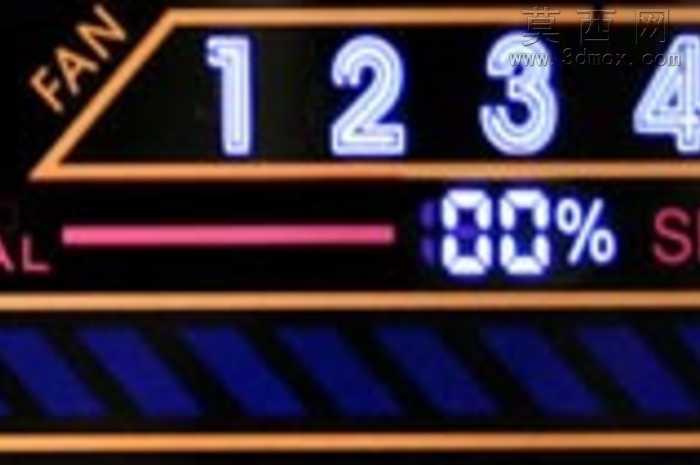

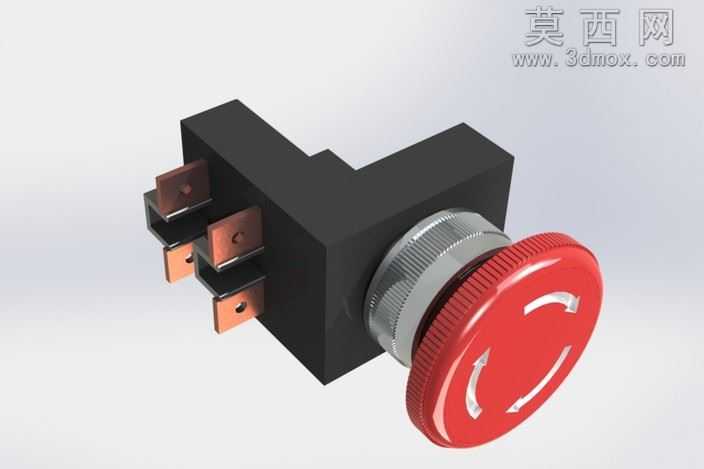

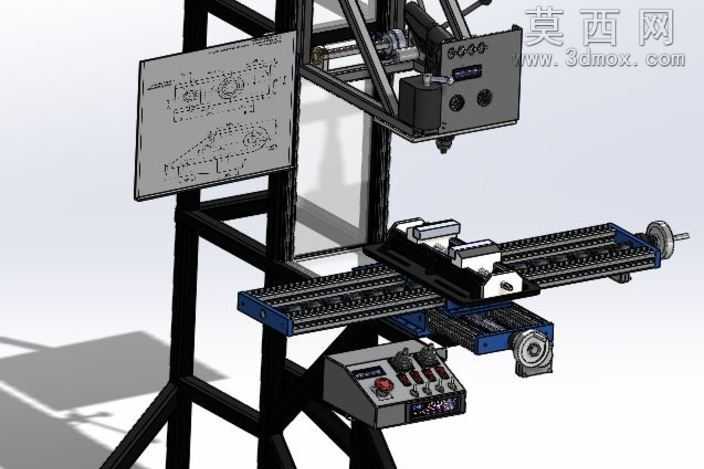

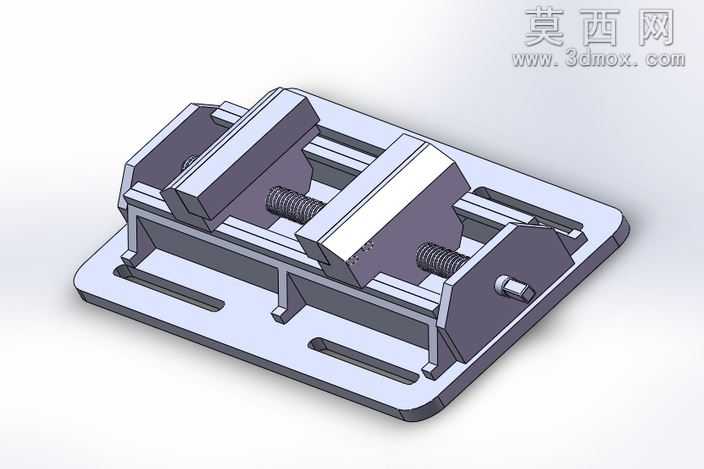

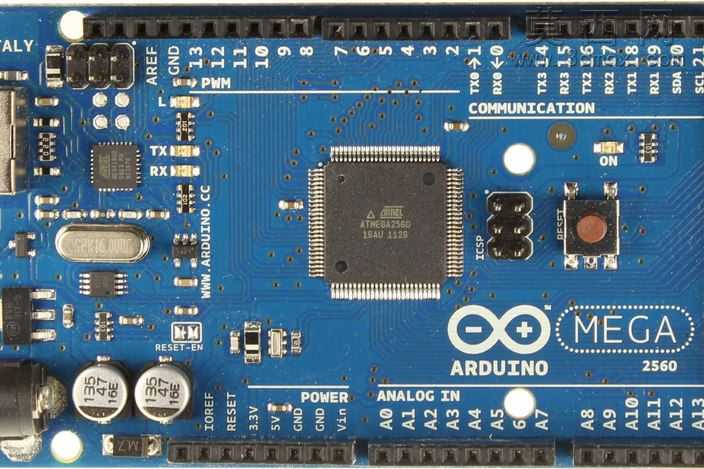

本作品为面向个人DIY爱好者设计的小型数控钻磨一体机三维模型，采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配尺寸绘制，可直接用于结构验证与实物制作参考。模型整体采用立式框架布局，主体机架选用标准8020工业铝型材搭建，无需复杂焊接工艺，仅通过标准角码与紧固件即可完成组装，大幅降低制作门槛与物料成本，适配个人爱好者的加工条件。传动系统采用经典的X-Y-Z三轴布局，X轴与Y轴配备直线导轨配合丝杠传动结构，可实现28×12英寸工作平面内的精准位移，Z轴搭载可更换的加工主轴，既可以安装磨头完成平面磨削、轮廓修磨作业，也可快速更换钻夹头适配钻孔加工需求，实现一机两用的功能覆盖。模型完整还原了设备的所有细节结构：侧面挂载的操作面板集成了急停按钮、调节旋钮、数显模块，走线布局清晰合理；工作台配备可调节的工件夹持工装，能够适配不同尺寸的待加工零件；机架上部预留了电控系统安装位，可容纳步进电机驱动器、控制主板等核心电控元件，整体结构紧凑，占地面积小，适合放置在个人工作室、家庭工坊等小型空间使用。建模过程中对所有配合关系进行了校验，运动部件无干涉问题，渲染阶段采用金属材质模拟铝型材的磨砂质感、黑色喷塑材质表现机架钣金件的外观效果，操作面板的按键、显示屏均做了细节还原，整体视觉效果贴近实物成品。设计过程中充分考虑了改装拓展性，机架的铝型材槽位可灵活加装辅助照明、冷却管路、吸尘装置等附加配件，用户也可根据自身需求调整各轴的行程长度，更换更大功率的主轴来提升加工能力，既可以作为入门级数控加工设备使用，也可作为数控教学的实操演示模型，帮助爱好者理解三轴数控设备的传动原理与装配逻辑，弥补个人DIY领域低成本小型数控加工设备的选型空白。
