API型油水分离除油装置结构设计

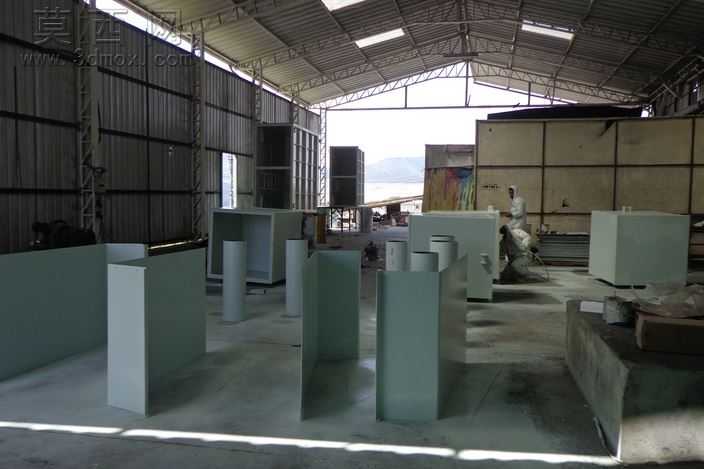

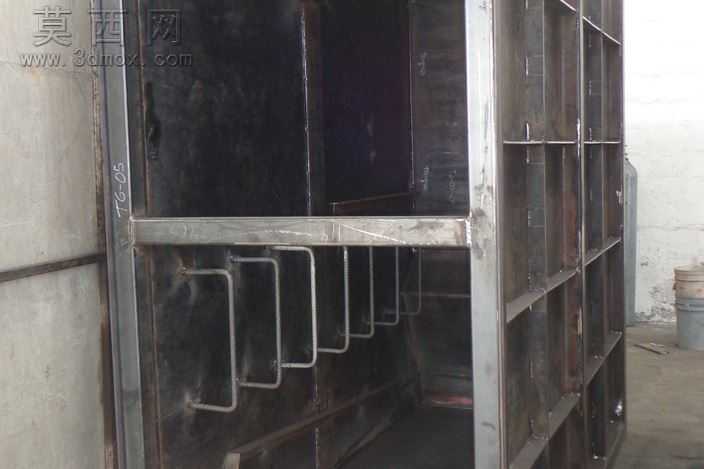

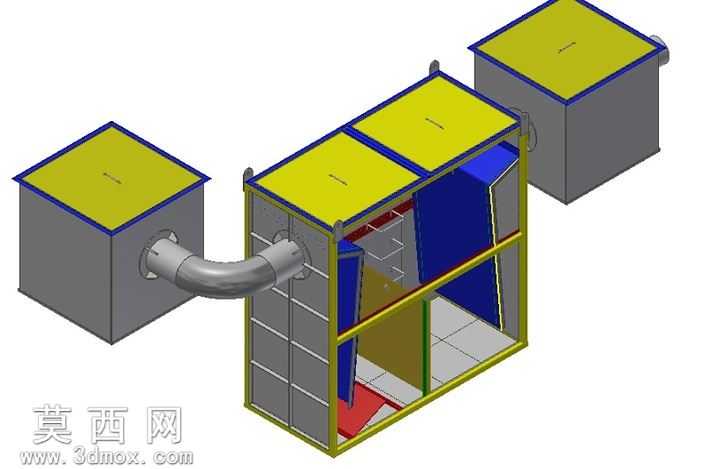

做这个API型除油器的三维模型时，我是从加工适配的角度切入的，毕竟这类工业油水分离设备最终要落地焊接组装，建模时要是没考虑车间加工的实际限制，画出来的东西再好看也没法落地。一开始画槽体框架的时候，我没直接用整块实体拉伸，而是把每根型钢的拼接位置都留了焊接收缩余量，毕竟现场焊接碳钢型材的时候，长焊缝会带来不小的形变，要是建模时尺寸卡得太死，拼到最后两侧的导轨梁就会出现错位，后期装内部导流件的时候根本卡不进去。你看模型里侧面那几排弯管扶手，我一开始是按等间距均匀排布的，后来翻了车间实际安装的操作习惯，把靠近检修口位置的扶手间距拉大了两公分，不然操作人员探身清理槽内浮渣的时候，胳膊会被扶手卡得施展不开，这个细节一开始没注意，后来对照现场操作场景调整了三次才定下来。内部的隔板结构我没做一体化的整板设计，而是拆成了几块带折边的单板，一方面是整板太长运输的时候容易变形，另一方面折边刚好可以当焊接定位的止口，现场工人拼焊的时候不用反复打表找正，把折边卡到框架的预定位凸台上就能直接点焊，能省不少装配校准的时间。槽体内部的集油槽坡度我反复调了好几次，一开始做的千分之三坡度，模拟排油的时候发现浮油流动速度太慢，容易在槽壁粘留油垢，后来把坡度调到千分之五，又在集油槽的末端加了一个小的沉槽积油窝，这样排油的时候不会在末端残留积油，减少后期清理的频次。外表面的加强筋我一开始是横竖满布的，后来算完结构刚度，把非承压面的横向筋条减了三分之一，既不会让槽体盛水后出现侧壁鼓胀，又能省不少型材用料，焊接的工作量也跟着降了下来。材质调试的时候，我没给碳钢表面做太亮的抛光质感，而是调了带轻微焊接氧化皮的哑光金属质感，把手位置做了一点点打磨后的亮面痕迹，更符合车间实际加工出来的设备状态，不会像渲染的玩具模型那样失真。整个模型所有的拼接位置都留了对应的焊接坡口示意，螺栓连接的位置都提前留了扳手操作空间，不会出现螺栓装上去之后扳手伸不进去拧不动的尴尬情况，毕竟这类工业处理设备，好用、好加工、好维护比花里胡哨的外观重要得多，建模的时候把这些加工和使用端的细节考虑进去，这个模型拿到车间就能直接拆图下料，不用再反复改图调整。
