大型拼接液晶显示屏框架结构设计

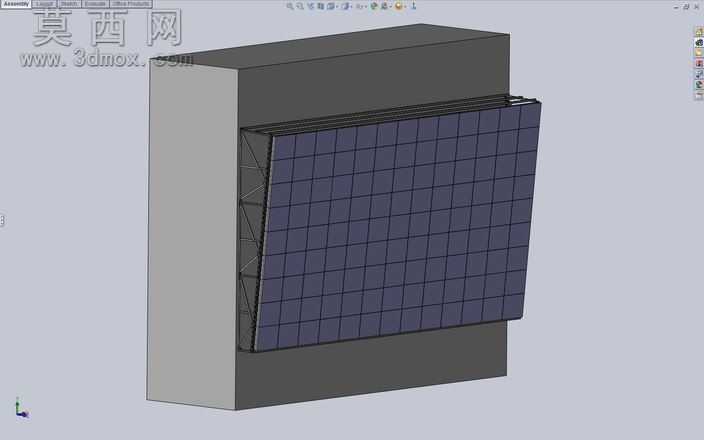

本模型采用SolidWorks完成全参数化三维建模，整体围绕大尺寸拼接液晶显示屏的安装承载需求展开结构设计，建模过程严格遵循实际装配逻辑，将整体结构拆分为背部承载基体、侧边支撑框架、屏体安装定位面、上下封边结构四个核心模块，各模块间通过标准装配约束完成定位，可实现无干涉拆装模拟。模型渲染阶段采用哑光深灰金属材质模拟背部承载基体的冷轧钢材质属性，通过调整材质粗糙度、反射率参数还原钣金构件的真实质感；屏幕拼接区域采用哑光深蓝色玻璃材质模拟液晶面板的表面特性，通过阵列特征完成16600mm×9500mm总尺寸下的屏块排布，每一块屏单元的定位间隙均按照实际工程安装公差预留，确保拼接后整体平面度符合大尺寸显示屏的安装要求。结构设计层面，背部承载基体采用加厚实体结构保障整体刚性，侧边支撑框架内置三角加强筋布局，可有效抵消大尺寸屏体带来的侧向弯矩，避免长期使用过程中出现框架变形；屏体安装区域预留了嵌入式安装槽位，可直接对应液晶模组的固定点位，无需额外打孔适配，上下封边结构采用与侧边框架一致的截面设计，保障整体外观的统一性。设计思路上优先考虑组装生产的便捷性，所有框架构件均采用规则几何造型，无复杂异形曲面，可直接适配常规钣金切割、折弯加工工艺，降低生产制造成本；整体框架采用模块化拆分逻辑，各部件可单独生产后现场组装，适配超大尺寸显示屏的运输、进场安装需求，模型完成后通过软件干涉检查功能完成全装配体验证，确认各部件间无运动干涉、装配间隙合理，可直接用于后续工程出图、生产加工参考，也可作为大尺寸显示设备安装结构的设计参考模板使用。
