轻木构架式像真战斗机航模结构设计

做这个航模骨架的时候，最先卡壳的是翼型和机身承力框的匹配度，毕竟要适配120mm口径EDF动力和12s的电池配置，翼展定在1800mm、机身长1300mm的时候，我特意把每一段翼肋的定位孔都留了0.2mm的配合余量，怕激光切割的轻木件有公差，拼的时候卡不上。一开始想把机身蒙皮的承力条做密一点，算完重量发现整机要超8公斤的起飞重量阈值，干脆把非承力区的框格镂空加大，只在电机座、机翼插接位、起落架安装点这几个受力集中的位置，把层板补强片的厚度从2mm加到了3mm，还特意在翼梁和机身对接的位置做了斜向的支撑肋，避免大油门爬升的时候翼根扯裂。

曲面处理上没走全蒙壳的路子，毕竟是构架式像真机，机身侧面的弧度全靠不同宽度的轻木纵梁卡进对应框位的卡槽里自然带出，一开始前机身的弧度总是不顺，反复调了三次框的轮廓线，把靠近座舱位置的三个框的上缘弧度做了渐变过渡，才不会出现折线感。机翼的翼肋我没直接用现成的克拉克Y翼型，针对涵道机的高速特性把翼尖的翼型做了减薄处理，后缘的翼肋特意留了蒙板粘贴的台阶位，贴轻木蒙板的时候不用额外找高度差，粘完自然齐平。

装配逻辑上全用的插接加少量快干胶固定的思路，机翼做成两段式插接，插销用的6mm碳纤维杆，插接位的衬套直接嵌在翼根的层板补强件里，不用额外打胶固定，平时拆了装包也方便。尾翼的连杆走线槽我直接在对应的机身纵梁上开了半圆弧的槽，舵机线埋进去之后再盖薄轻木条，不会露在外面乱晃，也不会增加额外的风阻。起落架的安装座我特意往前挪了15mm，之前试装的时候发现重心偏后，滑跑的时候容易拿大顶，挪完位置再配电池的时候，重心刚好落在翼弦30%的位置，首飞的时候抬头力矩刚好，不用打太多升降舵配平。

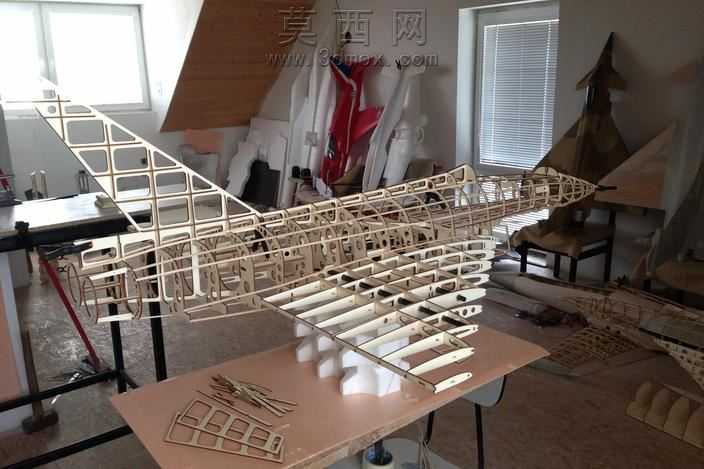

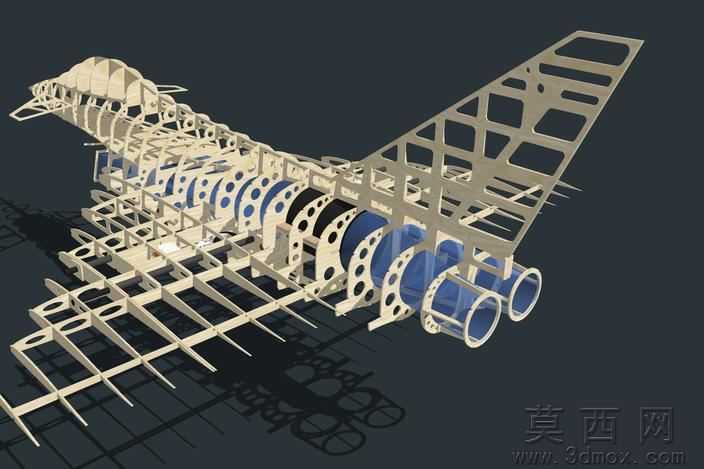

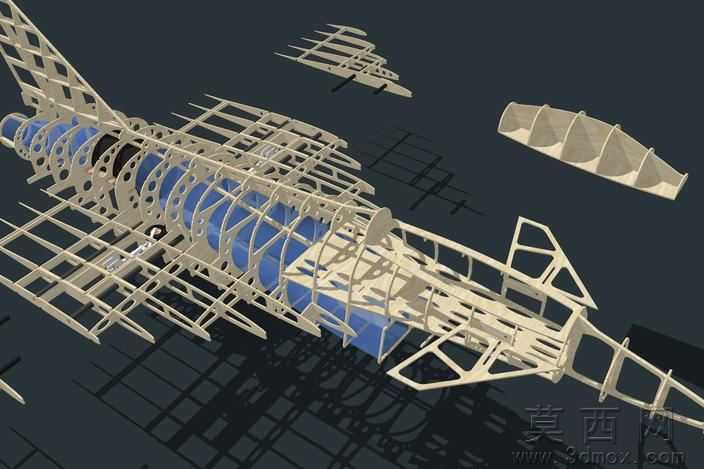

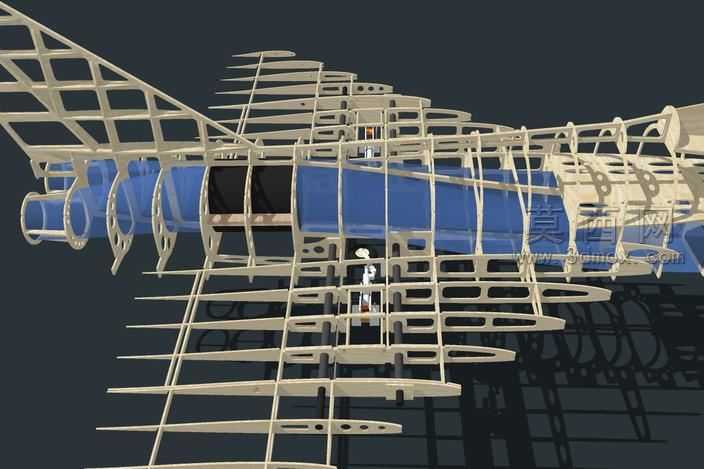

材质调试的时候我给骨架渲染用了半哑光的轻木原色，特意把不同位置的木材色差做了区分，承力用的层板颜色偏深一点，普通的翼肋和纵梁用浅米色的轻木质感，涵道周围的金属件做了轻微的磨砂金属质感，打光的时候特意从侧上方打了硬光，把骨架的框格阴影投在背景上，能清晰看到每一处肋条的排布逻辑，不会糊成一团。整个设计没做多余的装饰件，所有结构都是为了减重和承力服务，算下来空机重量能控制在3.2公斤左右，加上电池和设备刚好卡在8公斤的起飞重量内，翼载荷算下来也合适，飞动作的时候不会飘，高速通场也够稳。
