共轴双旋翼隐身武装直升机概念设计

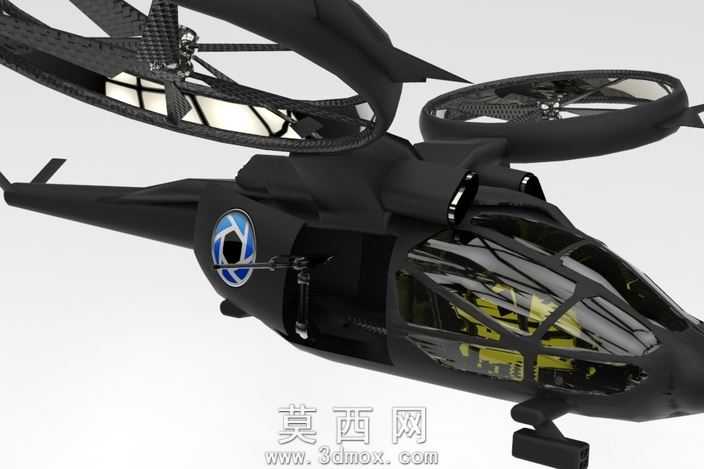

做这个概念直升机模型的时候，最先敲定的是共轴双旋翼的布局，放弃了常规带尾桨的单旋翼结构，省掉尾梁上的传动和尾桨组件，能把整机长度压得更紧凑，也避免尾桨在低空贴地飞行时剐蹭障碍物的问题。建模时先把旋翼的涵道圈做了曲面加厚处理，没有直接用薄圆环，而是给涵道内壁做了1.2度的微锥度，模拟真实涵道旋翼的气流聚拢效果，旋翼桨叶没有照搬现成的直升机桨叶参数，特意把桨尖做了后掠切角，减少高速旋转时的翼尖涡流噪声，也匹配隐身设计的低信号特征需求。机身曲面处理的时候，机头部分没有用常规的圆弧过渡，而是做了多段连续的棱面拼接，座舱盖的框架直接和机身棱线做了共面处理，没有突出的框架压条，既能降低雷达反射截面积，渲染的时候也能让光影顺着棱线走，不会出现碎面的反光断点。机身侧面的短翼做了内埋式的武器舱设计，建模时刻意把舱门和机身蒙皮的接缝压到0.1毫米的视觉宽度，没有做突出的舱门把手，所有外露的传感器探头都做了菱形切角处理，连起落架的整流罩都顺着机身下表面的曲面做了贴合，没有突兀的凸起。座舱内部的结构没有做全细节堆砌，只保留了弹射座椅的轮廓和仪表板的分层结构，透过镀膜的座舱玻璃能看到内部的黄色防撞层，玻璃材质调试的时候调了18%的透射率，加了微弱的环境反射，不会出现全透看到内部穿模的问题，也能体现隐身战机座舱盖的金属镀膜质感。机身表面的材质没有用亮面的烤漆，而是选了哑光的吸波涂层质感，粗糙度调到0.35，避免渲染时出现过亮的高光破坏整机的低可视度风格，机身上的标识没有做花哨的涂装，只保留了低可视度的圆形徽记，和整体的隐身设计调性统一。涵道尾桨的位置特意做了和机身尾部的融合过渡，没有单独把尾桨凸出来，而是嵌在尾梁末端的涵道结构里，既保护尾桨不会被地面杂物击伤，也能进一步降低尾部的雷达反射信号。起落架做了固定的滑橇加辅助轮结构？不对，是前三点的可收放起落架？哦不对，图里是机头下方的传感器转塔，起落架是收在机身侧面的，建模时给起落架舱门做了和机身齐平的配合公差，关闭状态下完全和蒙皮齐平，没有阶差。整个模型的装配逻辑是先搭机身的主骨架曲面，再拆分旋翼系统、动力舱段、座舱段、尾部涵道段几个大模块，每个模块的配合面都做了定位止口，不会出现装配错位的问题，旋翼和机身的连接轴做了隐藏式的整流罩，看不到外露的传动轴结构。渲染的时候特意打了侧上方的柔光，让机身棱面的转折能呈现出清晰的明暗分界，把旋翼的碳纤维纹理做了细微的编织纹路表现，不会显得塑料感太重，连旋翼桨毂的复杂连杆结构都做了简化处理，既保留了机械感，又不会因为细节太碎打乱整机的简洁隐身轮廓。
