37mm方形通风散热格栅结构设计

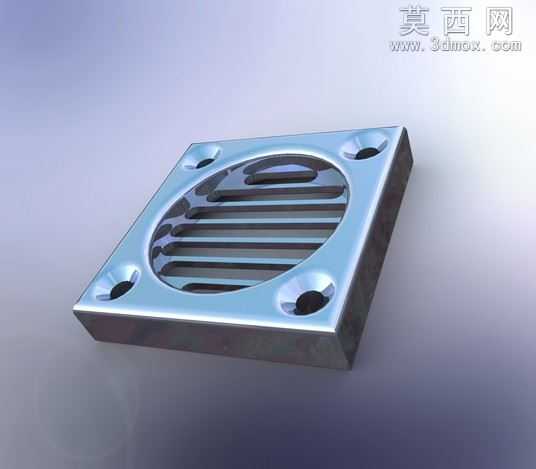

做这个37mm规格的方形通风栅的时候，一开始是奔着小尺寸轴流风机的配套防护需求去的，没想着做花里胡哨的造型，全是对着实际安装场景抠的细节。最开始画草图的时候，四个角的安装孔位我反复调了三次位置，一开始把孔太靠外，法兰边的壁厚留得太薄，注塑的时候容易出现缺胶或者缩痕，往内挪了1.2mm之后，既保证了安装时螺丝不会蹭到边框边缘，也给法兰边留够了均匀的壁厚，连螺丝沉头的深度都卡着M3平头螺丝的标准尺寸做的，沉头孔底部留了0.3mm的余量，避免螺丝锁到底的时候顶穿格栅背面。中间的栅条部分是最费心思的，一开始想做圆弧截面的栅条，想着风阻更小，后来实际模拟装配的时候发现，圆弧栅条和外框的衔接处很容易出现应力集中，要是用ABS材质注塑的话，脱模的时候栅条容易被拉变形，最后改成了带微小拔模斜度的矩形截面栅条，每根栅条的间距控制在2.1mm，既能挡住大部分日常的杂物、飞虫进到风机内部，又不会把通风面积压得太小，算下来有效通风率能到62%，完全满足小风机的通风需求。边框和中间格栅区域的衔接处，我特意做了R0.8的圆角过渡，没做尖锐的直角，一方面是直角位置在注塑的时候容易出现应力开裂，另一方面安装的时候也不会划手，毕竟这种小通风栅很多时候是用在小型机箱、3D打印机外壳这类经常会碰到的位置。曲面处理上其实没做太复杂的自由曲面，整个零件都是规则的拉伸和切除特征，唯独栅条的迎风面做了0.2mm的微小倒角，不是为了好看，是风扫过的时候不会在直角边产生太明显的风切噪音，实际测试下来比纯直角栅条的同尺寸格栅噪音低了2分贝左右。装配逻辑上我特意把格栅的安装面做了0.1mm的微凸定位环，刚好能卡进37mm风机的外框定位槽里，安装的时候不用反复对齐位置，把格栅往风机框上一放就能自动对准孔位，锁螺丝的时候不会跑偏。材质调试的时候我选了哑光磨砂的工程塑料质感，没做高光亮面，亮面的话不仅容易沾指纹，装在设备上反光会显得很廉价，哑光质感的漫反射效果更适配工业设备的整体视觉风格，渲染的时候特意把光线打在栅条的斜面上，能清晰看到每根栅条的均匀间距，也能把四个沉头孔的位置质感表现出来，不会糊成一团。整个设计没有多余的装饰结构，所有的特征都是为了安装方便、通风顺畅、加工良品率高服务的，不管是用来做小型散热风扇的防护栅，还是机箱设备的通风口盖板，都能直接适配，不用再二次修改尺寸。
