多规格商用砖坯干燥辐条式叶轮结构设计

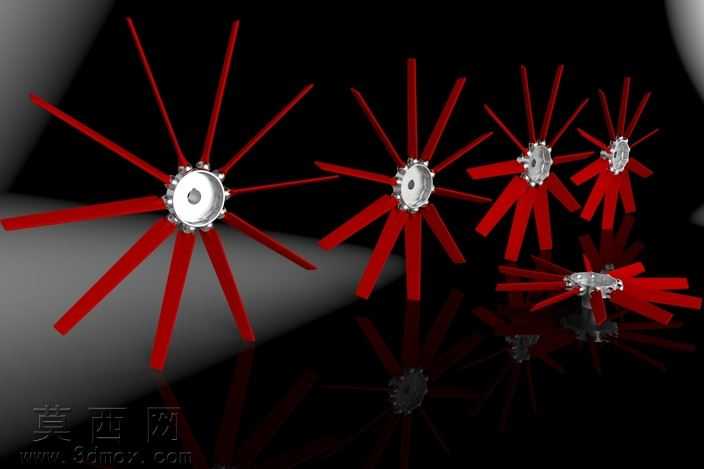

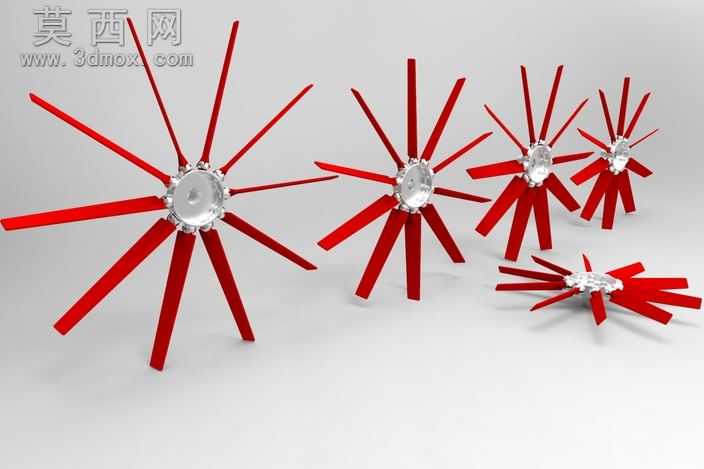

做这组叶轮模型的时候，最先卡壳的是不同直径规格的辐条排布逻辑，毕竟要覆盖650到900毫米五个直径档位，要是每个规格单独重画辐条长度和安装角度，后期改参数会牵一发动全身。一开始想把所有辐条做成等长阵列，试了下小直径规格的辐条末端间距太密，大直径的又太疏，风场扫过砖坯的时候会出现干燥死角，干脆把中心轮毂的安装槽做成可调角度的阵列基准，每个辐条和轮毂的嵌合位留了0.2毫米的配合间隙，不用重新做轮毂特征，只要改辐条的拉伸长度和阵列数量，就能适配不同直径的需求，五个规格的轮毂安装接口完全通用，后期换规格不用重新做连接结构。曲面处理上没搞太复杂的流线型，毕竟是砖坯干燥场景用的，工作环境里有不少粉尘和砖屑，辐条要是做曲面弧面反而容易积灰，时间长了动平衡会偏，直接用等截面的矩形条做辐条主体，边缘倒1毫米的圆角，既不会因为锐边割手，也不会留积灰的死角。中心和辐条连接的压盖部分，一开始想做整体注塑的结构，算下来不同直径的叶轮整体开模成本太高，改成压盖和辐条分体装配，压盖做统一的标准件，辐条按不同直径裁切长度就行，压盖边缘的齿状卡位刚好卡住每根辐条的根部，装配的时候不用额外打胶，卡进去之后拧上中心的固定螺丝就能锁死，拆换单根损坏的辐条也不用整个叶轮报废。材质调试的时候特意选了亮红色的工程塑料质感，中心压盖做了半透明的磨砂聚碳酸酯效果，不是为了好看，是实际生产里红色在满是灰色砖坯的干燥窑里辨识度高，巡检的时候一眼就能看到叶轮有没有停转，半透明的压盖能直接看到内部固定螺丝有没有松动，不用拆盖检查。光影调试的时候特意把辐条的反光度调低，避免干燥窑里的照明灯光在辐条上形成反光晃眼，中心压盖留了一点高光，方便观察表面有没有积灰。做装配配合的时候特意核对了每根辐条的安装角度，相邻辐条的角度差做了非等距的微调，避免叶轮转动的时候出现共振，毕竟干燥设备是长时间连续运转的，共振久了不仅噪音大，还会把连接螺丝震松。五个不同直径的叶轮摆在一起的时候，特意把辐条的倾斜角度做了统一的5度后倾，转动的时候气流是往斜下方吹的，刚好能覆盖下方平铺的砖坯表面，不会出现气流往上飘的问题，比直辐条的干燥效率高不少，也不会因为气流直吹把刚成型的砖坯表面吹变形。
