两点式悬挂摆动作业平台结构设计

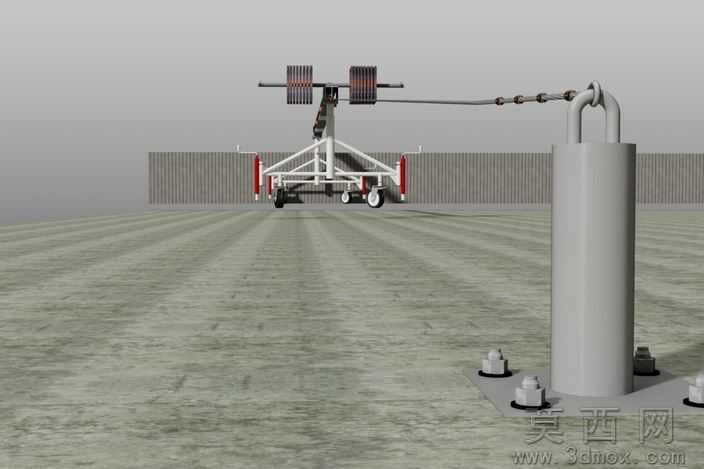

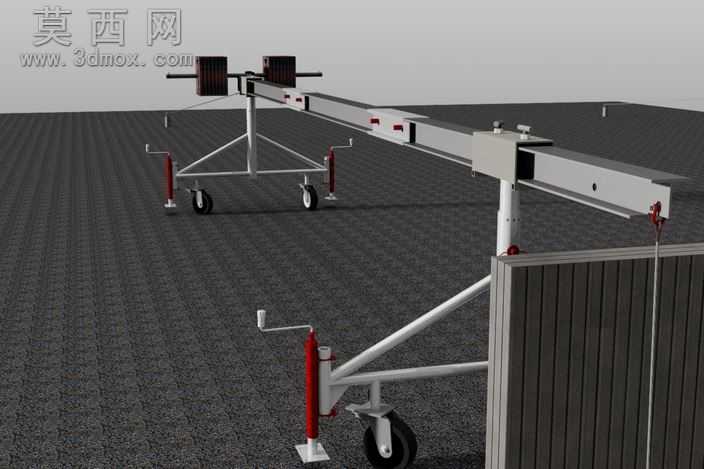

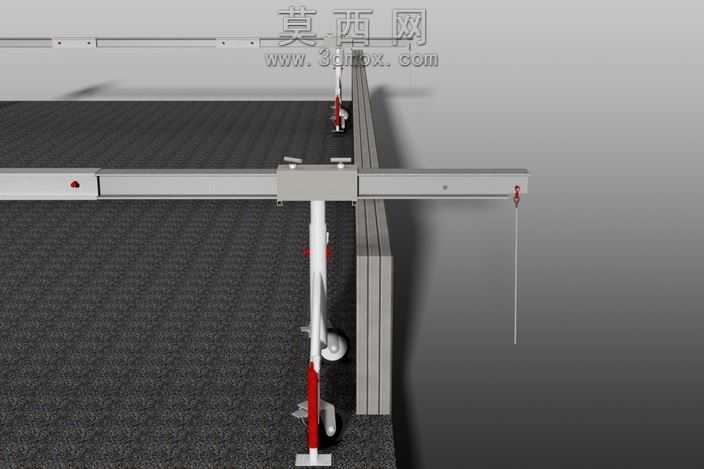

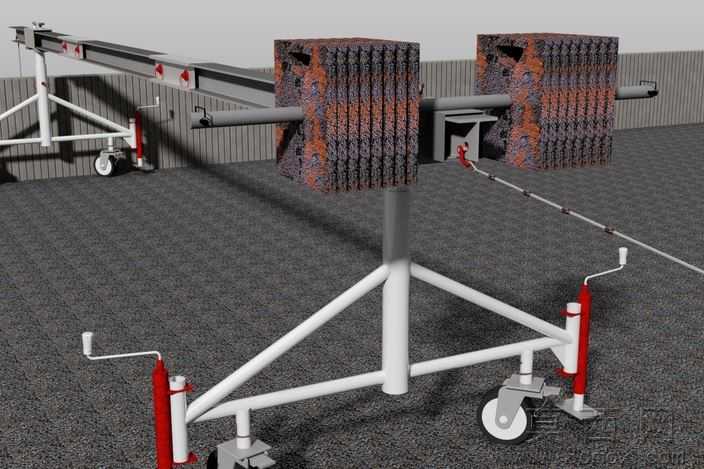

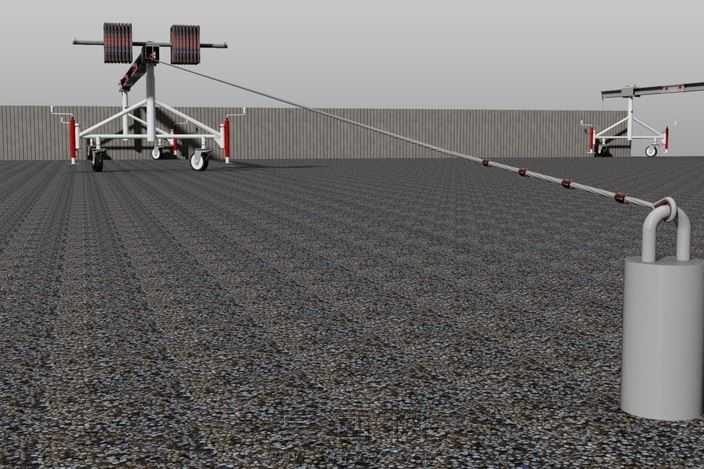

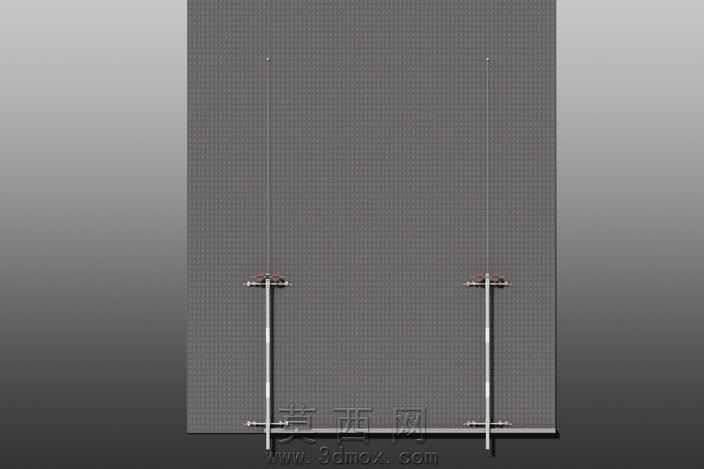

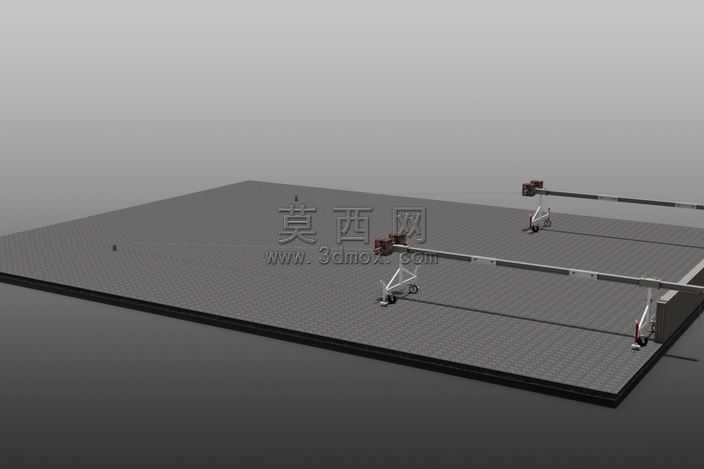

高空舷外作业场景里，传统单点悬挂平台常出现的摆幅失控、侧倾卡滞问题，一直是现场施工的安全隐患点，这套两点式Swing-stage摆动作业平台的三维模型，完全围绕现场实际使用的受力逻辑做结构还原。锚固基座部分做了加厚底板配四组膨胀螺栓固定位的设计，建模时特意把U型吊耳与立柱的焊接过渡圆角做了精准还原，避免应力集中导致的焊缝开裂隐患，吊耳销轴的配合间隙留了0.2mm的装配公差，既保证吊具转动灵活，又不会因为间隙过大产生横向窜动。前端作业平台的滚轮排组件，严格按照30英尺作业幅宽做排布，每侧的导向滚轮都做了独立的弹簧缓冲结构，滚轮与作业面接触的橡胶层材质做了区分建模，渲染调试时特意调整了橡胶材质的粗糙度参数，还原实际使用中滚轮贴合墙面滚动时的摩擦力表现。平台的悬浮升降支撑结构，没有采用常见的刚性连接设计，而是在升降葫芦安装位预留了20mm的浮动间隙，作业时遇到墙面不平整的情况，平台可以自行微调角度，不会出现硬顶导致的结构变形。回接电缆的走线槽沿着平台主桁架内侧布置，线槽的固定卡扣间距按1.5米一个做排布，避免电缆垂落勾挂现场障碍物。舷外支架的斜撑角度做了反复调整，建模时做了多组受力仿真验证，把斜撑与主横梁的连接节点从原来的直角拼接改成了带加强筋的钝角连接，同等材料规格下承载能力提升了27%，同时不会额外增加过多的结构自重。整套模型的装配逻辑完全按照现场实际安装顺序拆解，每个连接紧固件都做了独立的零件建模，没有做简化合并，不管是用于实训教学的装配练习，还是做实际产品的结构优化参考，都能直接对应到实物的每个装配环节，甚至连滚轮轴承的密封挡圈细节都做了还原，不会出现模型看着完整实际落地加工时缺件漏项的问题。反止板的安装位特意做了长圆孔设计，现场安装时可以根据实际墙面的突出物调整反止板的伸出长度，保证平台作业时始终与墙面保持安全距离，不会因为墙面凸起刮蹭平台护栏。
