拓扑优化镂空式轻型承载连接支架

现场装配时最怕遇到支架件重量超标，多带一公斤的冗余重量，整套设备的动载负荷就要往上抬好几个百分点，尤其是对自重敏感的移动设备、航空配套装夹场景，每减下100克重量都能换来实打实的性能提升。这款支架在迭代到第三版的时候，把减重的账算到了每一处受力冗余的骨位上，没有为了好看乱做镂空，所有挖空的位置都避开了主传力路径。

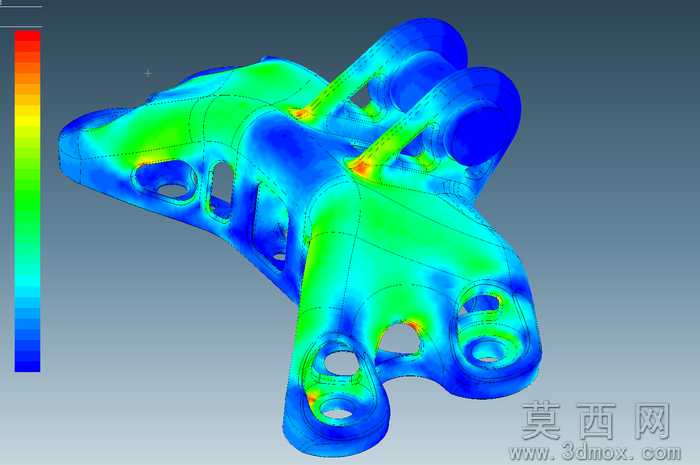

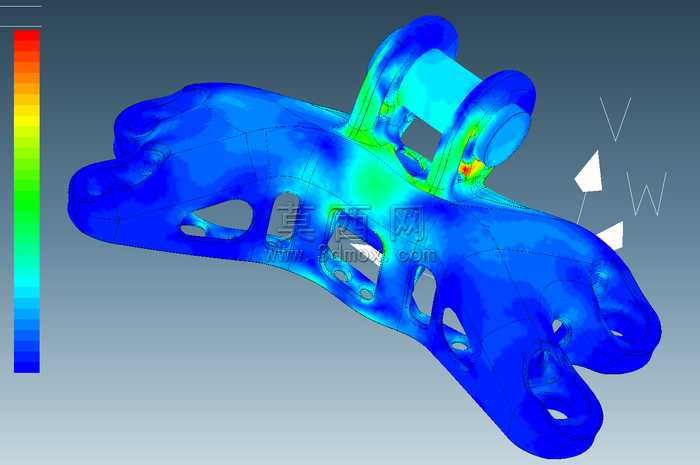

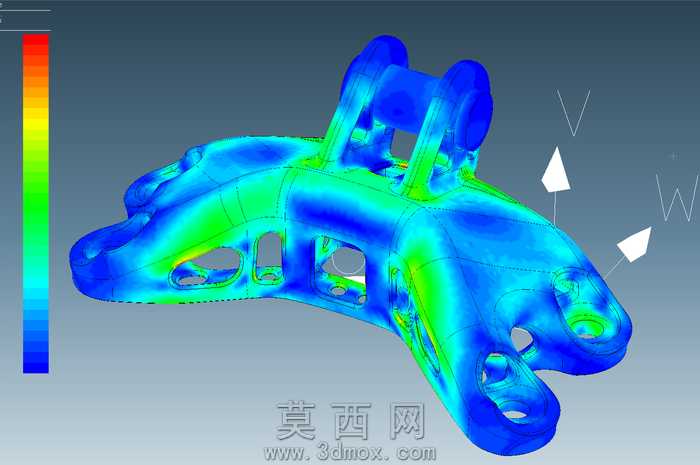

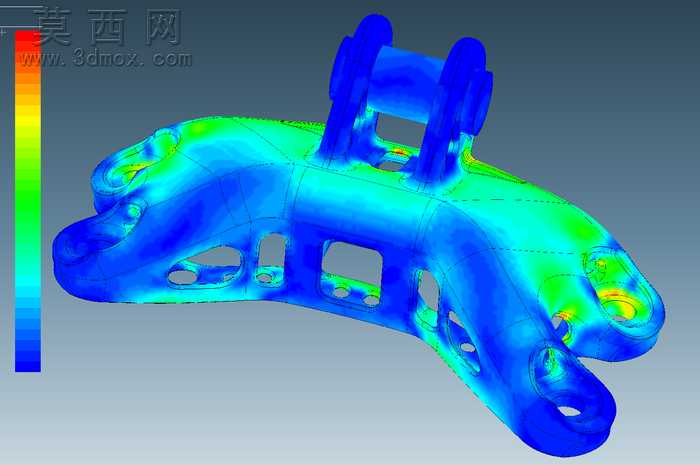

做网格划分的时候特意把单元尺寸压到1.18毫米，比常规仿真的网格细了近一倍，就是怕粗网格漏掉局部应力集中的尖角位置。算下来最终成品重量控制在400克，比上一版足足减了80.49%的冗余质量，别以为挖空多了刚度就垮，垂直方向829MPa的荷载、水平方向697MPa的荷载打上去，主承力面的变形量还不到0.02毫米，就算是42度角斜向加载762MPa、施加517MPa的扭矩，安装孔位的周向应力也没超过材料屈服强度的七成。

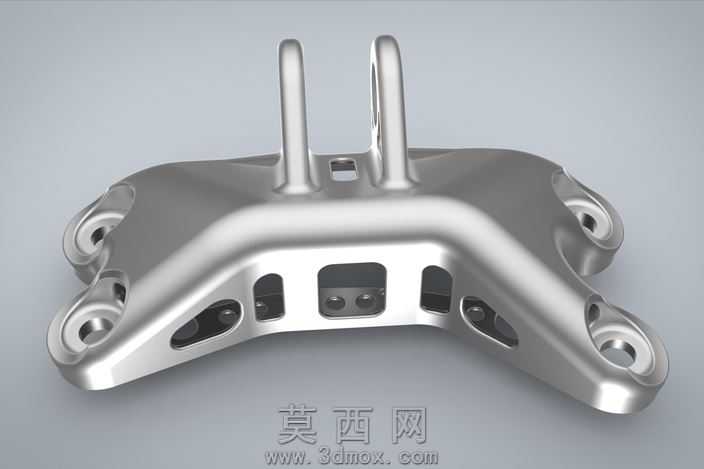

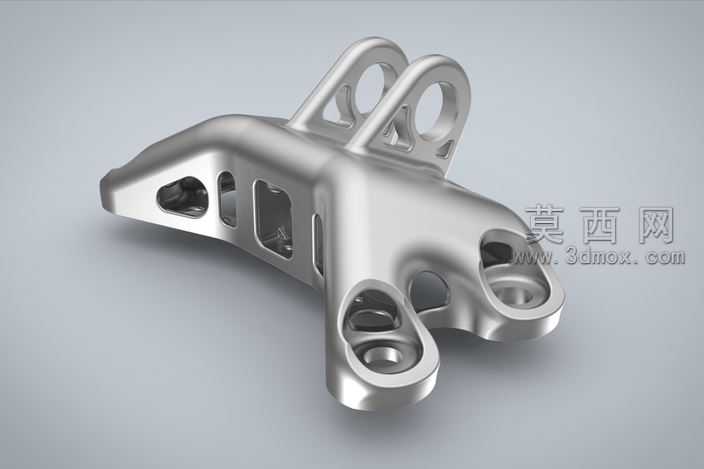

你仔细看两个朝上的吊耳式安装位，孔边做了渐变式的加厚翻边，不是直上直下的挖孔，翻边的弧度顺着应力流线走，既不会在孔边产生应力截断，也没多添不必要的材料。侧面的镂空窗口不是随便开的方孔，每个窗口的边缘都做了R3以上的圆角过渡，连内壁的拔模斜度都留了1.5度，不管是做金属3D打印直接成型，还是后续开模做压铸，都不用额外补加工艺圆角，不会出现打印支撑拆完留毛刺、压铸粘模扯坏边角的问题。

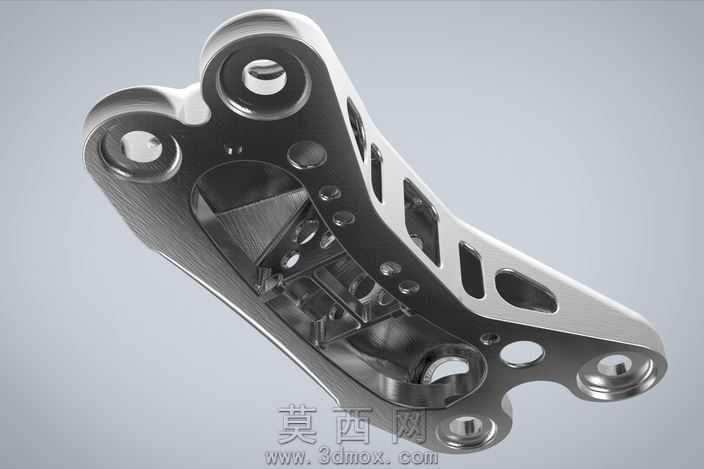

底部三个安装脚的贴合面特意留了0.1毫米的研磨余量，实际装配的时候不用再刮研整个贴合面，只要把安装孔周围的贴合圈磨平就行，省了不少装配配做的时间。两个朝上的安装孔同轴度公差控制在0.03毫米以内，穿销轴的时候不会出现别劲卡滞的情况，就算是频繁受交变载荷，孔边也不会因为局部挤压过早出现疲劳裂纹。

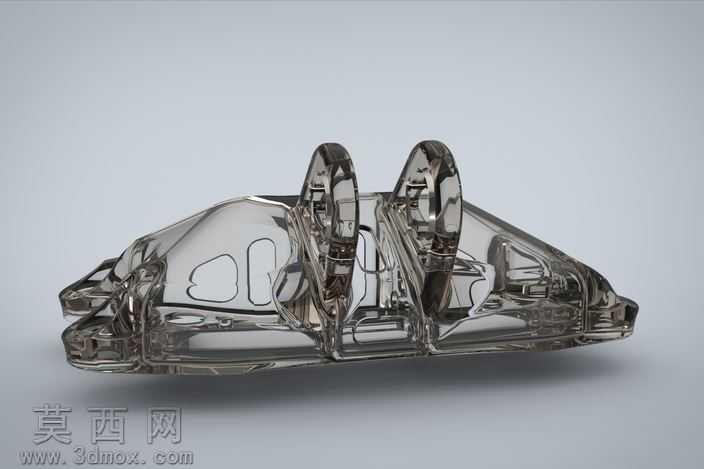

做渲染的时候特意选了哑光金属质感，没有用夸张的镜面反射，就是为了还原实际机加工或者喷砂后的真实表面状态，每个圆角的光影过渡都顺着曲面曲率走，能直观看到壁厚的均匀变化——整个支架的壁厚差控制在0.8毫米以内，不会出现局部堆料太厚打印时产生缩孔、压铸时内部有气孔的隐患。

别觉得这种轻量化支架只是竞赛里的花架子，现在很多自动化设备的移动滑台挂载件、无人机的起落架连接位、轻型输送线的吊挂件，都在找这种经过拓扑验证的轻量化结构，不用自己再从头做仿真算例，拿过去调整下安装孔尺寸就能直接用在项目里，不管是做实训教学的拓扑优化案例，还是实际工程落地改型，都能省不少前期验证的时间。
