铝画旋转木马游乐设施结构设计

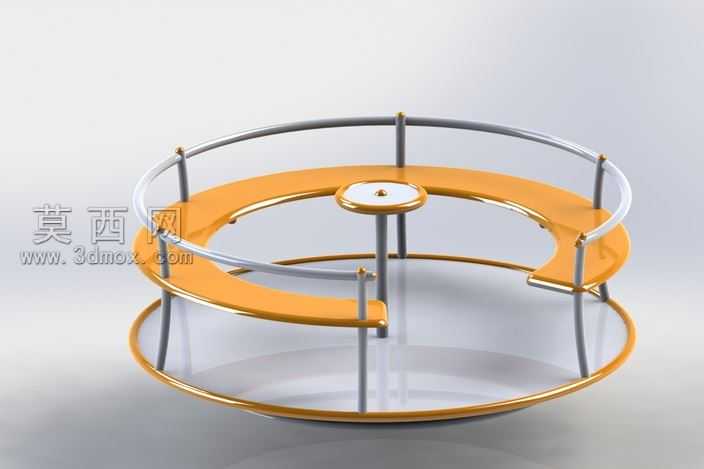

户外小型游乐设施的铝制构件加工，最头疼的就是焊缝打磨后外露的痕迹，还有拼接缝藏污纳垢后期难清理的问题，这款旋转木马的建模从一开始就冲着减少外露拼接件去做的。你看整个环形护栏的圆弧段，没有拆成多段短弧拼接，而是做了整圈的一体化折弯参考，立柱和护栏的连接位全部藏在环形饰条的内侧，外表面看不到任何突出的螺丝头或者焊疤，后期做阳极氧化或者喷塑的时候，不用反复补喷遮挡连接位。

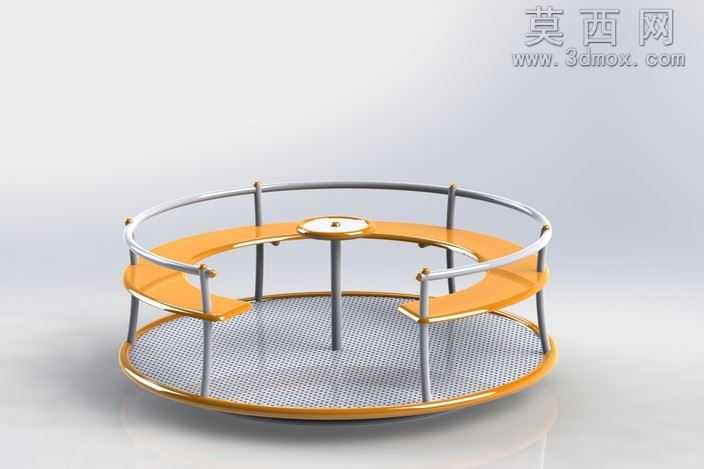

底座的网面没有做整块的冲孔网建模，而是留了标准菱形网的安装压边，压边宽度刚好卡进上下两层环形饰条的卡槽里，装配的时候不用额外打胶，压条卡进去之后靠饰条的过盈配合就能把网面绷紧，不会出现用久了网面松垮凹陷的情况。中间的主立柱做了变径处理，底部和底座连接的位置加粗，往上到转盘连接位收窄，既省了铝材用料，又能避免小孩跑的时候磕到尖锐的直角边，所有立柱的顶端都做了小圆球封头，没有裸露的管材切口。

上层的弧形站台没有做满整圈，留了两个对称的缺口当上下通道，缺口位置的护栏特意做了向下延伸的扶手，高度刚好适配学龄前儿童的抓握高度，不会出现小孩扶空摔下来的隐患。建模的时候特意把所有圆弧过渡的R角统一成了3mm，不管是折弯加工还是后期去毛刺，都不用频繁换刀具，加工走刀的时候能一次顺完所有外边缘，减少换刀调机的时间。

之前做同类游乐设施模型的时候，常犯的错就是把装饰件和承重件混在一起，这次特意把承重的立柱和外层的金色装饰环做了分离设计，装饰环用薄铝片折弯卡接在承重骨架外侧，后期如果表面刮花了，不用拆整个主体结构，直接撬下旧的装饰环换新的就行，维护成本能降不少。网面下方还留了隐形的加强筋位置，筋条藏在底座饰条的内侧，从外面完全看不到，却能把整个底座的承重能力提上去，就算同时站五六个成年人也不会出现底座变形的情况。

渲染的时候特意调了金属漆的颗粒度，金色饰条的反光没有做的太亮，避免户外阳光直射的时候反光晃到小孩的眼睛，灰色网面的粗糙度调的偏高，模拟实际铝网氧化后的哑光质感，不会出现打滑的情况。整个模型所有零件的壁厚都统一成了1.5mm，刚好适配常规铝型材折弯的最小壁厚要求，不会因为壁厚太薄折弯的时候起皱，也不会因为太厚增加不必要的材料成本。装配逻辑上全部采用卡扣加少量隐形螺丝的固定方式，没有需要焊接的部位，小作坊拿普通的折弯机、切割机就能加工出来，不用专门上焊接设备，对加工条件的要求很低，很适合社区小游乐场、商场中庭临时游乐区的快速搭建需求。
