轻量化工业机器人夹持臂结构设计

现场调试机器人夹持工位时最头疼的就是臂件自重过大导致末端负载冗余被吃掉，连带关节电机长期过载发热，定位精度跑飘。这款夹持臂在结构拓扑阶段就卡着实测边界做的掏空，不是随便画几个减重孔凑数——三个安装轴孔的同轴度公差留到了H7，孔周做了渐变加厚的加强筋，避免锁紧紧固件时孔位变形导致装配别劲。

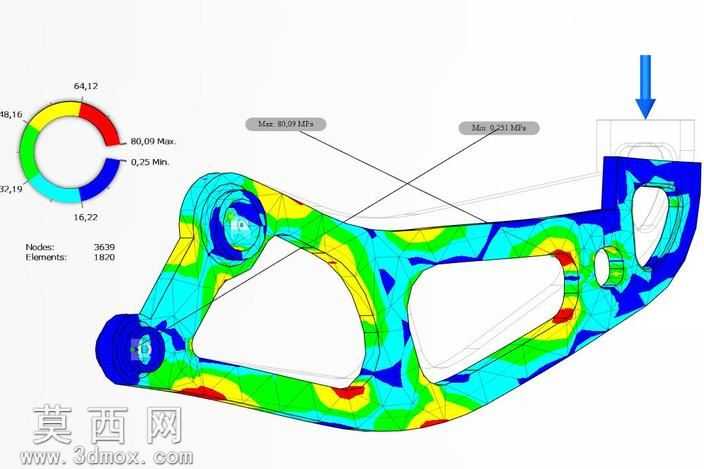

之前踩过的坑还记得，早年做同类臂件为了减重把腹板切太狠，夹持端受冲击载荷时腹板位置出现应力集中，甚至出现过微裂纹。这款臂的镂空轮廓全是顺着主应力迹线走的，大弧度曲面过渡没有硬折角，仿真跑下来最大应力点落在轴孔衬套接触区，不会在腹板位置出现应力断层。臂身的曲面不是为了好看做的造型，每一段弧度都对应力流传递做了引导，从末端夹持端到两个安装铰接孔的力传递路径没有突变，不会出现局部应力陡增的情况。

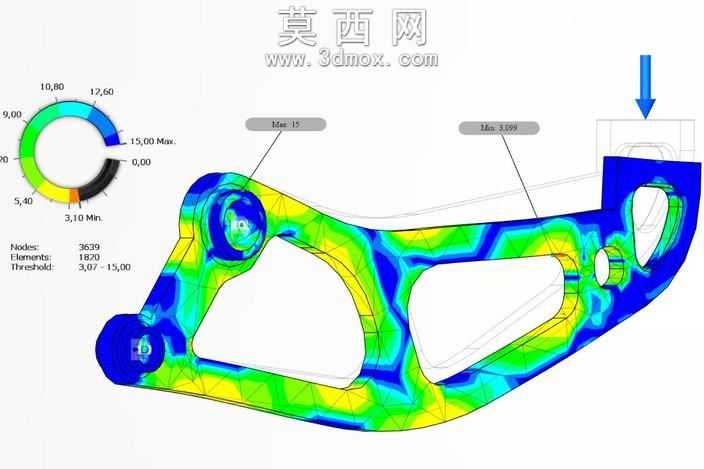

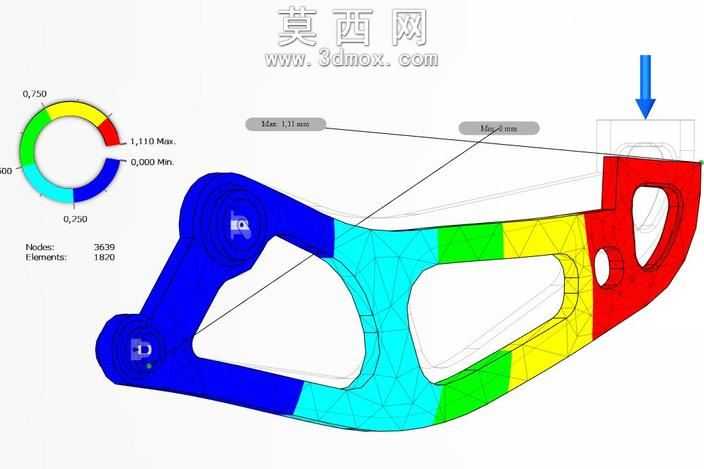

做有限元验证的时候特意卡了最严苛的夹持工况，45公斤额定负载下最大位移才1.11毫米，完全满足重复定位精度要求，最小安全系数卡在3以上，就算出现瞬时冲击载荷也不会出现塑性变形。之前试过用等厚度板材铣削做同类件，不仅材料浪费多，加工完的残余应力还会导致臂件翘曲，后续校形费工费时。这款结构的壁厚是渐变的，受力大的轴孔位置壁厚加厚，受力小的腹板位置做薄，不管是用铸造后精加工还是金属3D打印直接成型，都能把残余应力控制在合理范围，加工完不需要反复校形就能直接装配。

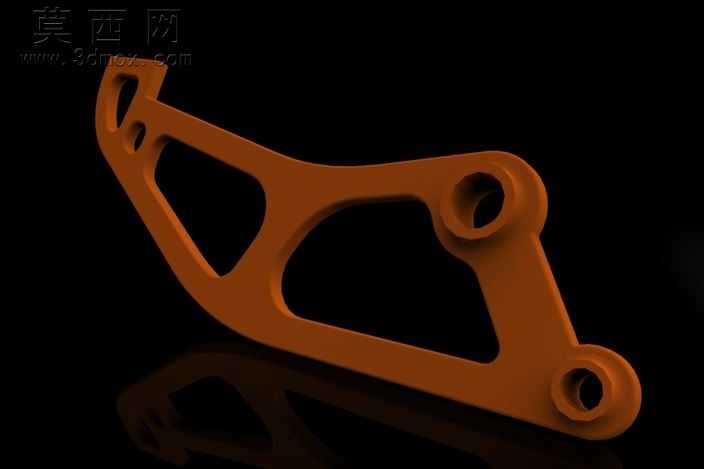

铰接孔的位置特意做了沉台，装配时衬套可以完全嵌入沉台，不会出现衬套突出臂身平面导致装配间隙不均的问题，臂身和相邻连杆的贴合面留了0.1毫米的研配余量，现场装配时可以根据实际配合情况修磨，不用再二次上机加工。表面的光影调试特意还原了阳极氧化后的橙棕色质感，能直观看到曲面的顺滑度，没有出现建模时常见的曲面褶皱、接痕问题，每一处曲面连接都是G2连续，就算后续要做流体仿真或者外观渲染，也不用再重新补面。

拿这个模型做实训教学也很合适，刚入行的工程师可以直接拿它练拓扑优化、公差匹配、仿真边界设置，不用从零开始搭模型踩坑，能快速理解结构件设计里“减重不弱刚”的核心逻辑，不会陷入“越厚重越结实”的设计误区。
