车载净除器金属网格分隔支架结构

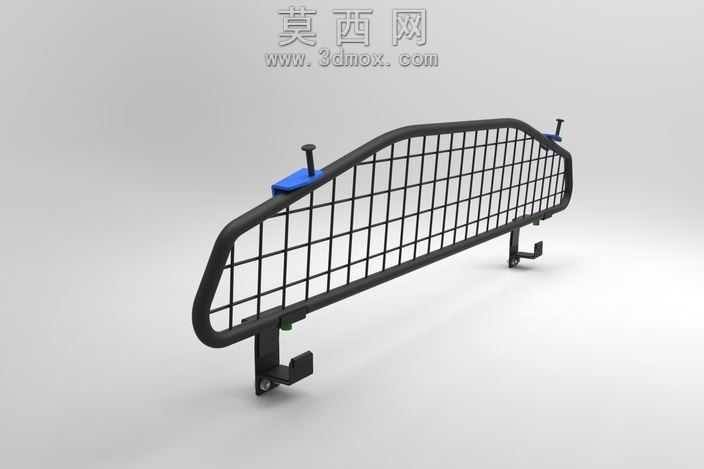

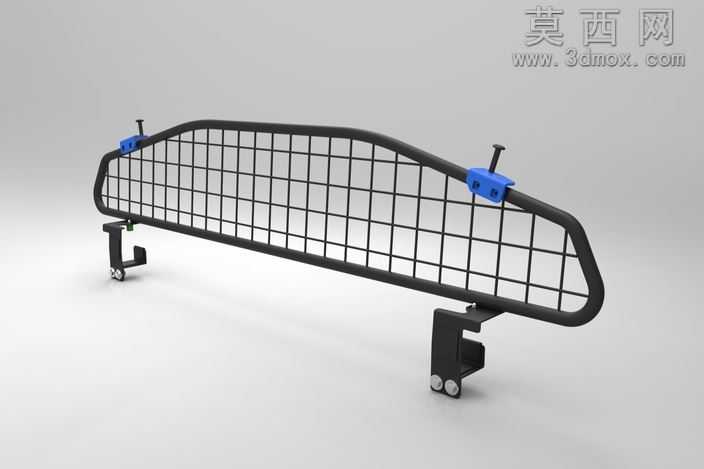

车载净除器的安装支架最容易出问题的地方，就是行车颠簸工况下的固定可靠性，很多同类支架用薄钢板弯折成型，网格部分焊接点多，长期受振动影响容易出现焊点开焊、网格变形的问题，甚至会出现支架脱落干扰驾驶的隐患。这个模型在结构设计阶段就把抗振需求放在首位，主框架采用一体弯折的圆角矩形管结构，没有多余的拼接焊缝，从根源上减少了振动疲劳失效的风险点。网格部分的每根金属丝都做了等间距排布，和主框架的连接采用嵌入式压合工艺，不是传统的外露点焊，压合深度控制在0.8mm，既保证连接强度，又不会因为压合过深导致框架局部变形。顶部的两个蓝色卡扣是快装结构，卡扣和主框架的连接做了嵌入式的定位凸台，装配时不需要额外打螺丝定位，直接卡入对应安装位就能完成预固定，卡扣上的锁紧旋钮做了防滑齿纹，徒手就能完成锁紧操作，不需要额外借助工具，后期维护拆卸也很方便。底部的两个支撑脚带小型脚轮结构，脚轮的支架和主框架采用L型折弯件连接，折弯处做了加强筋处理，避免承重时出现折弯处开裂的问题，脚轮本身采用双轮缘设计，和车辆内饰的接触面积更大，滚动时不会刮花内饰面板，同时能分散支架承载的重量，避免局部压强过大压坏内饰。做曲面处理的时候，主框架的弧形轮廓完全匹配车内安装位的曲面弧度，每一段曲率都做了连续过渡，没有尖锐的折角，既避免了安装时刮伤操作人员，也能让支架和安装位完全贴合，减少行车时的晃动间隙。材质表现上，黑色金属部分做了哑光喷塑的质感调试，没有做过高的反光度，还原真实车载金属配件的表面处理效果，蓝色卡扣部分做了轻微的塑料磨砂质感，和金属部分的质感形成明确区分，渲染时的光影特意打在卡扣和支撑脚的位置，把快装结构和脚轮的细节清晰展现出来。这个模型不管是用于车载配件的结构方案验证，还是作为机械专业的装配实训案例都很合适，能直观展示快装卡扣的公差配合逻辑、金属网格的压合工艺设计思路，以及车载配件抗振结构的优化方向，没有多余的冗余结构，每个设计细节都对应实际使用中的痛点解决，完全可以直接对接生产工艺做落地转化。
