带侧耳法兰的中空连接轴套结构

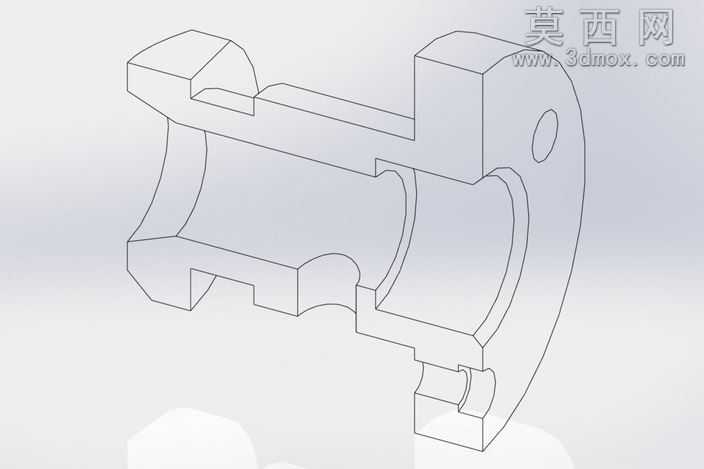

本作品为机械传动领域常用的中空连接轴套构件，建模过程以SolidWorks为核心工具，遵循从草图到实体的正向建模逻辑，首先在前视基准面绘制轴套的轴向截面轮廓，精准勾勒出内部阶梯通孔的各段直径差、外部轴身的环形卡槽结构，以及端部法兰盘的外轮廓与侧边安装凸耳的外形，通过旋转凸台命令生成轴套的基础实体，保证整体回转结构的同轴度公差符合机械装配要求。针对法兰盘侧边的安装凸耳，单独绘制凸耳的截面草图，通过拉伸凸台命令与基础实体合并，随后在凸耳中心位置绘制安装孔草图，使用拉伸切除命令生成贯通的销钉安装孔，确保孔位与法兰端面的垂直度满足装配定位需求。对于轴身外部的多道环形卡槽，采用环形阵列结合拉伸切除的方式生成，保证各卡槽的轴向间距、槽宽与槽深尺寸统一，适配后续卡簧、密封件的安装尺寸要求。渲染阶段采用哑光金属材质模拟铸铁或铝合金的加工质感，调整环境光为柔和的漫反射光源，添加轻微的地面阴影突出构件的立体轮廓，通过剖面视角的渲染设置，清晰展示内部阶梯孔的台阶过渡结构、壁厚分布，以及各部位的衔接细节。设计过程中重点考量构件的装配适配性，内部阶梯孔的不同直径段分别对应不同直径的传动轴，实现轴系的轴向定位与扭矩传递，端部法兰与侧耳结构用于构件的周向固定，避免轴套运转过程中发生周向转动，外部环形卡槽用于安装限位卡簧与密封胶圈，既可以限制轴上配套零件的轴向窜动，也能阻挡外界粉尘进入配合间隙，延长构件的使用寿命。整体建模过程严格遵循机械设计的尺寸规范，所有倒角、圆角均按照机械加工的工艺要求设置，避免应力集中的同时也符合实际加工的工艺可行性，模型的所有特征均保留完整的参数化建模历史，方便后续根据实际装配需求调整各段尺寸参数，适配不同规格的传动连接场景。
