手动瓷砖切割机三维结构设计模型

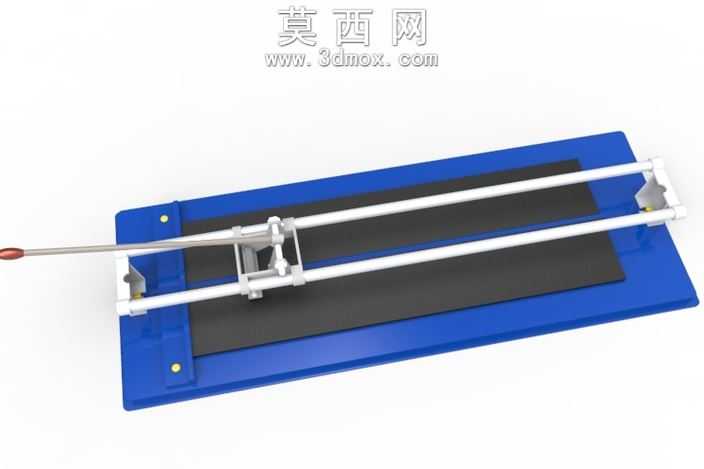

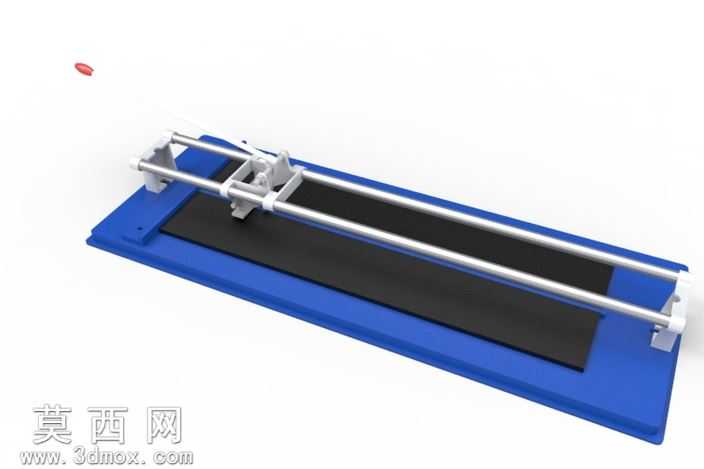

本模型为手动式瓷砖切割作业工具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循手动瓷砖推刀的实际生产尺寸比例，对每一处功能结构都做了精细化的特征还原。模型主体包含蓝色一体式承载底座，底座表面铺设黑色防滑缓冲垫，用于放置待切割的瓷砖工件，避免加工过程中瓷砖出现移位、表面刮花的问题；底座两侧设置平行双光轴导轨作为滑动支撑结构，导轨表面做了光滑金属材质处理，保证滑动刀座能够沿导轨做顺畅的直线往复运动，确保切割路径的平直度。滑动切割组件包含刀座固定架、硬质合金划刀、压断机构三个核心部分，划刀通过可调式固定结构安装在刀架下方，可根据瓷砖厚度调整划刀伸出长度，刀架一侧延伸出带防滑握柄的操作杆，握柄采用红棕色防滑材质设计，符合人工操作的握持手感；压断机构设置在刀架两端，当划刀在瓷砖表面划出均匀刻痕后，操作压杆即可通过杠杆作用力沿刻痕将瓷砖整齐压断，无需额外的敲击工序。建模过程中对各部件的装配关系做了完整约束，导轨与底座的固定螺丝、刀架的滑动限位结构、压断机构的铰接转轴都做了独立特征建模，没有采用简化的贴图替代结构。材质渲染阶段，底座采用工程塑料哑光蓝色材质，导轨采用镀铬亮面金属材质，防滑垫采用黑色橡胶磨砂材质，握柄采用浸塑防滑质感，各部件材质区分清晰，能够直观呈现产品的真实外观质感。设计思路围绕手动瓷砖切割的作业场景展开，重点还原设备的操作逻辑与结构合理性，既体现了手动工具轻量化、操作便捷的特点，也完整呈现了双导轨直切结构的精度优势，模型可用于手动五金工具的结构展示、作业原理演示以及相关产品的设计参考。
