中压GIS-12e电压电流互感器三维结构设计

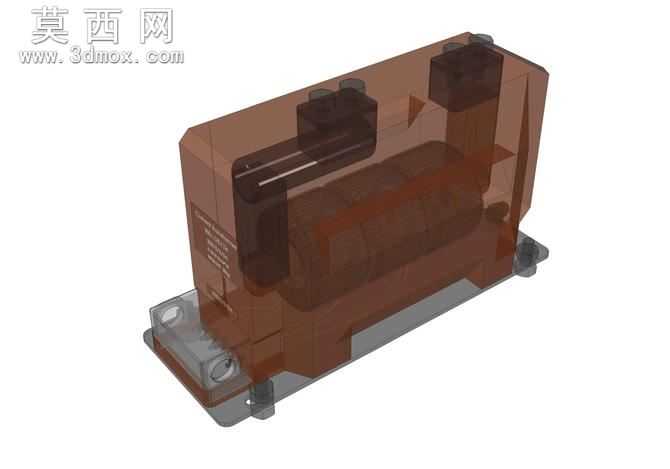

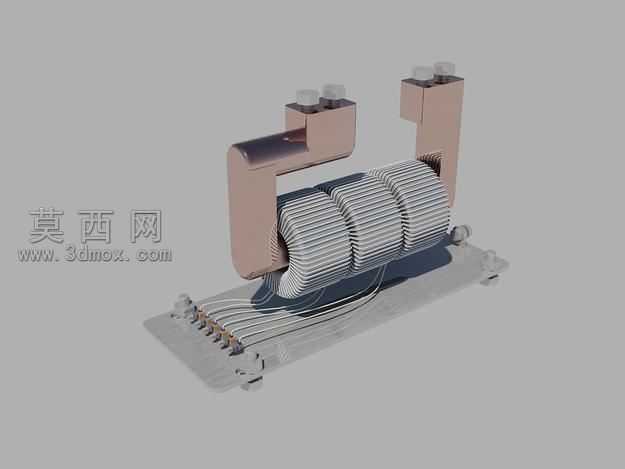

本模型为中压配电场景使用的GIS-12e电压电流互感器三维结构设计，建模过程严格遵循电力设备实际生产的尺寸规范与装配逻辑，首先通过基准面定位确定互感器整体安装基准，依次绘制底部安装底座、中部绝缘壳体、顶部接线端子的轮廓草图，通过拉伸、切除、倒角等基础特征完成主体结构的搭建，再对壳体内部的绕组容纳腔、绝缘隔断结构进行精细化建模，还原互感器内部的空间布局与绝缘防护设计。材质设置上，底部安装底座采用深灰色工程塑料材质，添加细微磨砂纹理与低反光属性，模拟实际产品的底座安装件质感；中部主壳体采用半透明棕褐色环氧树脂材质，调整材质的透明度、折射度与次表面散射参数，还原绝缘壳体半通透的视觉效果，同时保留壳体表面的标识刻印细节，增强模型真实感；顶部接线端子采用深黑色绝缘材质搭配金属嵌件，金属部分添加轻微磨损质感，还原接线部位的实际使用特征。结构设计上充分考虑GIS设备的集成安装需求，底部预留标准化安装孔位与定位凸台，可直接适配对应规格的GIS柜体安装位，壳体侧边设置定位卡扣与密封槽结构，满足设备装配时的密封与定位要求，顶部三个接线端子按照中压电气安全间距排布，端子内部预留导体连接通道，还原互感器与外部线路的连接结构。建模过程中对所有装配配合面进行公差校验，确保各部件之间无干涉、装配逻辑符合实际生产要求，壳体的壁厚、绝缘隔断的厚度均按照12kV电压等级的绝缘要求进行参数化设置，既保证模型外观还原度，也体现电力设备设计中的安全规范要求，整体模型结构完整，细节丰富，可用于电力设备装配演示、GIS柜体布局设计参考、相关产品教学演示等场景。
